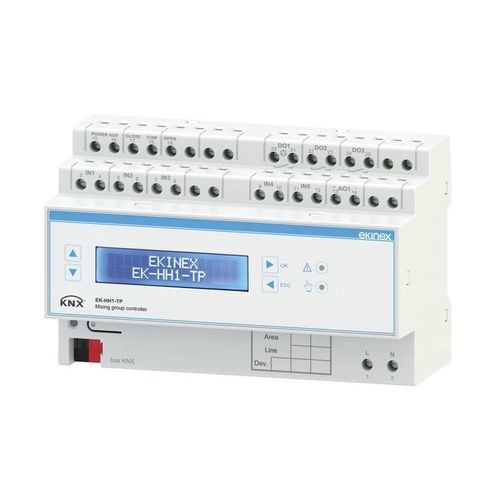

Régulateur de chauffage sur rail DIN EK-HH1-TP

de refroidissementpour chauffage au solaction sur vanne

Description
L'actuateur/contrôleur de mélange Ekinex® EK-HH1-TP permet le pilotage d'un groupe de mélange hydraulique en commandant un servomoteur de vanne mélangeuse (3 points flottant ou 0–10 V), la commande d'un circulateur et l'acquisition des températures d'aller et retour du fluide ainsi que de la température d'air externe. La température d'appoint peut être réglée en mode point fixe, avec compensation climatique externe, ou avec compensation externe et recalage sur conditions internes. Les modes de régulation sont sélectionnables séparément pour le chauffage et le refroidissement. L'appareil est particulièrement adapté aux applications de chauffage/rafraîchissement par plancher et plafond rayonnant en association avec les thermostats d'ambiance Ekinex® équipés de capteurs de température et d'humidité intégrés. Le clavier à membrane permet une commande manuelle et intègre des LED d'état ; l'écran LCD affiche et permet la configuration des principaux paramètres de fonctionnement. Le dispositif intègre un module de communication KNX et est prévu pour un montage sur rail DIN 35 mm. L'alimentation électronique est fournie par le bus KNX ; une alimentation secteur 230 Vac est nécessaire en complément pour les charges.

Données techniques
Alimentation

• Alimentation des charges: 230 Vac 50/60 Hz
• Alimentation électronique: 30 Vdc via bus KNX

Entrées

• 3 entrées analogiques dédiées aux sondes de température NTC 10 kΩ à 25°C
• 2 entrées configurables: analogiques (NTC 10 kΩ à 25°C) ou numériques sans potentiel

Sorties

• 1 sortie pour commande de servomoteur 3 points flottant, 1 A, 250 Vac
• 1 sortie pour commande 0–10 V (connexion à entrée haute impédance)
• 3 sorties auxiliaires, relais 10(5) A, 250 Vac

Fourniture

• Comprend un bornier pour le raccordement à la ligne bus

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Bouton de programmation et LED en façade
• Clavier à membrane avec LED d'indication d'état des sorties
• Bouton de basculement automatique / manuel
• Raccordement à la ligne bus via bornier KNX
• Raccordement des entrées, sorties et alimentation 230 Vac via borniers à vis
• Classe climatique 3K5 et mécanique 3M2 (selon EN 50491-2)
• Catégorie d'oversvoltage III et degré de pollution 2 (selon EN 60664-1)
• Montage sur rail DIN 35 mm (selon EN 60715)
• Appareil de 8 modules (1 MU = 18 mm)
• Degré de protection IP20 (appareil installé) — Poids 380 g

Configuration et mise en service
Une description détaillée des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 ou versions ultérieures sont requises pour la configuration et la mise en service. Programme applicatif ETS : APEKHH1TP## (## = version).

Caractéristiques / spécifications techniques

• Modèle : EK-HH1-TP
• Protocole de communication : KNX (module bus intégré)
• Alimentation charges : 230 Vac 50/60 Hz
• Alimentation électronique : 30 Vdc via bus KNX
• Entrées : 3 NTC 10 kΩ + 2 configurables (analogiques/numériques)
• Sorties : 1 servomoteur 3 points (1 A, 250 Vac), 1 sortie 0–10 V, 3 relais 10(5) A 250 Vac
• Montage : rail DIN 35 mm
• Dimensions : 8 modules (1 MU = 18 mm)
• Indice de protection : IP20 (installé)
• Poids : 380 g
• Classes : climatique 3K5, mécanique 3M2, surtension III, degré de pollution 2
