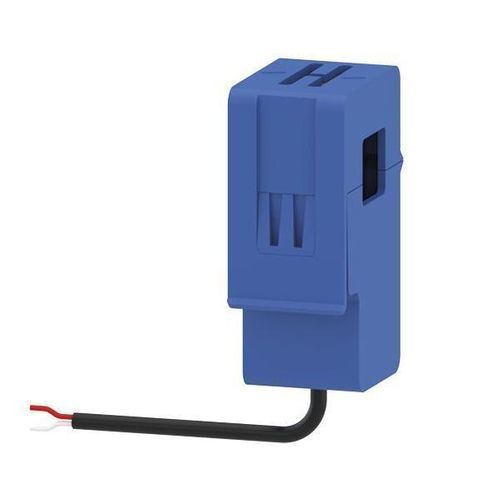

Capteur EK-TA-05A

Description
Transformateur de courant (TC) destiné à être utilisé avec l'interface de surveillance et de commande de charges EK-CF2-TP.

Données techniques

• Tension nominale : 0...1 Vac
• Précision : ±1 %
• Linéarité : ≤ 0,2 %
• Fréquence de fonctionnement : 50...1 kHz
• Rigidité diélectrique (50 Hz, 1 min) : 3 kV
• Indice de résistance au feu : UL 94-V0

Versions disponibles

• EK-TA-05A (0...5 A)
• EK-TA-20A (0...20 A)
• EK-TA-30A (0...30 A)
• EK-TA-40A (0...40 A)
• EK-TA-50A (0...50 A)
• EK-TA-60A (0...60 A)

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Noyau en ferrite
• Câble de connexion 1,5 m avec conducteurs libres
• Poids : 55 g

Mise en service et configuration
L'appareil ne nécessite pas de configuration. La version du transformateur EK-TA... doit être sélectionnée dans le programme applicatif de l'interface EK-CF2-TP (APEKCF2TP##.knxprod).

Caractéristiques techniques

• Code produit affiché : EK-TA-05A (exemple de version)
• Tension nominale : 0...1 Vac
• Précision : ±1 %
• Linéarité : ≤ 0,2 %
• Fréquence de fonctionnement : 50...1 kHz
• Rigidité diélectrique : 3 kV (50 Hz, 1 min)
• Indice de résistance au feu : UL 94-V0
• Boîtier : matière plastique
• Noyau : ferrite
• Longueur du câble de connexion : 1,5 m avec conducteurs libres
• Poids : 55 g
