Module d'interface passerelle EK-IG1-TP

sur rail DINKNXUSB

Description

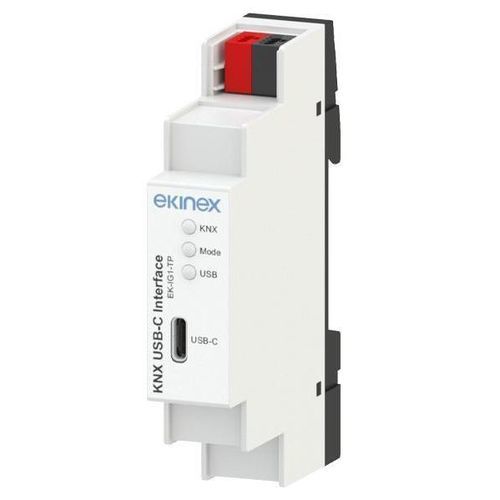

Le EK-IG1-TP est une interface de programmation KNX pour le logiciel ETS®. Il prend en charge les Long Frames KNX pour des téléchargements plus rapides sur les appareils compatibles et est nécessaire pour la sécurité KNX. Des LED indiquent l'état et les erreurs de communication sur le bus. Le connecteur USB-C est isolé galvanique du bus KNX.

Données techniques
Alimentation

• Alimentation fournie par le bus KNX (21-30 Vdc)
• Alimentation via USB : pas d'adaptateur externe requis
• Consommation : <15 mA depuis le bus KNX, <3 mA depuis le port USB-C

Connecteurs

• Connecteur bus KNX TP (rouge/noir)
• USB : connecteur de type C, longueur de câble maximale : 5 m

Conditions environnementales

• Température ambiante de fonctionnement : -5 ... +45 °C
• Température ambiante non opérationnelle : -25 ... +70 °C
• Humidité relative (sans condensation) : 5 ... 93 %

Autres caractéristiques

• Boîtier en matériau plastique (PC)
• Montage sur rail DIN 35 mm (conformément à EN 60715)
• Indice de protection : IP20 (appareil installé, selon EN 60529)
• Classe d'appareillage : III (selon EN 60664-1)
• Classification climatique/mécanique : 3K5 / 3M2 (selon EN 50491-2)
• 1 module (1 unité = 18 mm)
• Poids : 40 g
• Dimensions (L×H×P) : 17,8 x 90 x 60 mm

Fonctions / Caractéristiques

• KNX
  • Bras de transmission : TP
  • Protocole d'interface : HID/cEMI
  • Longueur max. APDU : 233 octets
  • Protocole Object Server : BAOS V2
  • Modèle de dispositif : System B
• Contrôles et indicateurs
  • 3 LED multicolores pour état de fonctionnement et erreurs du bus

Configuration et mise en service
La configuration et la mise en service nécessitent ETS5 ou version ultérieure. Programme application ETS : APEKIG1TP##.knxprod (## = version).

Caractéristiques / Spécifications techniques

• Modèle : EK-IG1-TP
• Fonction : interface KNX / USB-C pour programmation ETS
• Prise en charge des Long Frames KNX
• Alimentation : 21-30 Vdc depuis le bus KNX ; alimentation également possible via USB (sans adaptateur externe)
• Consommation : <15 mA du bus KNX, <3 mA du port USB-C
• Connecteurs : KNX TP (rouge/noir) ; USB-C (câble max 5 m)
• Longueur max APDU : 233 octets
• Protocole d'interface : HID/cEMI ; Object Server : BAOS V2
• Modèle dispositif KNX : System B
• LED : 3 LED multicolores pour état et erreurs
• Montage : rail DIN 35 mm (EN 60715)
• Matériau du boîtier : PC
• Indice de protection : IP20 (installé)
• Classe d'appareillage : III (EN 60664-1)
• Classification climatique/mécanique : 3K5 / 3M2 (EN 50491-2)
• Dimensions : 17,8 x 90 x 60 mm
• Poids : 40 g
• Occupation tableau : 1 module (18 mm)
