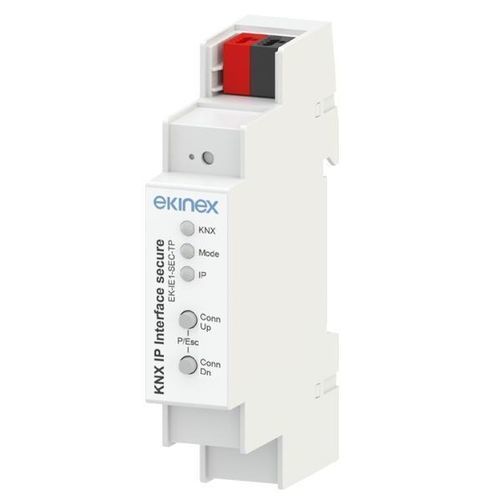

Module d'interface sur rail DIN EK-IE1-SEC-TP

KNXIPLAN

Description
L'Ekinex EK-IE1-SEC-TP est une interface IP sécurisée pour KNX assurant une connexion de données bidirectionnelle entre un PC et un bus KNX via LAN. Elle prend en charge KNXnet/IP tunneling et permet l'adressage, la configuration des paramètres, la supervision, la journalisation et le diagnostic des appareils KNX via ETS. L'appareil se monte sur rail DIN et est alimenté par le bus KNX.

Données techniques

• Alimentation via le bus KNX (21–30 Vdc)
• Consommation: 20 mA depuis le bus KNX
• Jusqu'à 8 connexions KNXnet/IP simultanées
• Température de fonctionnement: -5 à +45 °C
• Humidité relative: 5–93% sans condensation

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Bouton de programmation et LED en façade
• LED d'état et de trafic de données pour bus KNX et Ethernet
• Boutons pour l'activation de fonctions spéciales
• Connexion au bus via bornier KNX
• Connexion Ethernet via connecteur RJ45
• Montage sur rail DIN 35 mm (selon EN 60715)
• Largeur: 1 unité modulaire (1 UM = 18 mm)
• Indice de protection: IP20 (appareil installé)
• Prise en charge de la technologie KNX Secure, activable via ETS

Configuration et mise en service
La configuration et la mise en service nécessitent ETS5 ou versions ultérieures. Programme applicatif ETS: APEKIE1SECTP##.knxprod (## = version).

Caractéristiques techniques / Spécifications

• Alimentation: via bus KNX (21–30 Vdc)
• Consommation: 20 mA depuis le bus KNX
• Connexions KNXnet/IP: jusqu'à 8 simultanées
• Température de fonctionnement: -5 à +45 °C
• Humidité relative: 5–93% sans condensation
• Montage: rail DIN 35 mm (EN 60715)
• Dimensions: 1 unité modulaire (1 UM = 18 mm)
• Protection: IP20 (appareil installé)
• Interface: Ethernet RJ45 et bornier KNX
• Sécurité: prise en charge KNX Secure
