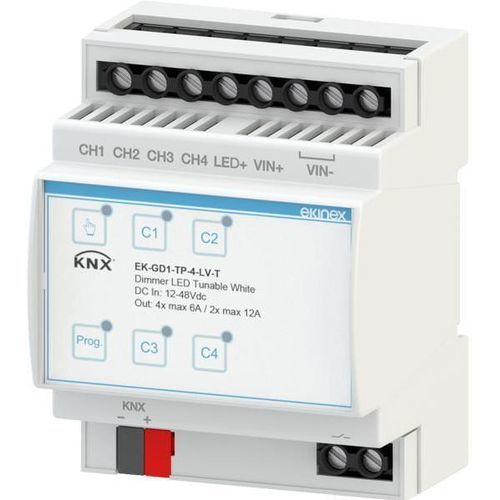

Module de variateur d'éclairage EK-GD1-TP-4-LV-T

Description
L'EK-GD1-TP-4-LV-T est un gradateur KNX 4 canaux pour charges LED en tension constante (CV), offrant un contrôle de luminosité en PWM pour 12/24/48 Vdc. Conçu pour bandes LED dimmables et charges LED, il prend en charge les applications monochromes et CCT (Tunable White). Le montage sur rail DIN facilite l'intégration dans les tableaux électriques. L'appareil intègre un module de communication bus SELV 30 Vdc et est certifié KNX.

Données techniques
Entrées

• Tension d'alimentation: min 10,8 Vdc — max 52,8 Vdc
• Tensions d'entrée constantes supportées: 12 / 24 / 48 Vdc

Sorties

• Sorties PWM: 12 / 24 / 48 Vdc
• Courant de sortie: 6 A par canal (12 A pour deux canaux en parallèle)
• Nombre de canaux: 4
• Puissance nominale par canal: 72 W @12 V, 144 W @24 V, 288 W @48 V

Gradation

• Fréquence de PWM configurable de 250 Hz à 6 kHz
• Plage de gradation: 1–100%

Alimentation
L'alimentation comporte une borne de connexion à la ligne de bus KNX (SELV 30 Vdc).

Fonctions / caractéristiques

• Boîtier plastique pour montage sur rail 35 mm (4 modules)
• Indice de protection: IP20 (appareil installé)
• Contrôle ON/OFF et réglage de luminosité pour appareils individuels ou groupés; support Tunable White et DimToWarm
• Sélection de la fréquence PWM via ETS (250 Hz–6 kHz)
• Réglage des temps d'extinction/arrivée, luminosité min/max, courbe linéaire ou logarithmique via ETS
• Mise sous tension/désactivation douce ou instantanée avec délai réglable
• Possibilité de connexion parallèle des sorties pour augmenter la puissance
• Comportement après rétablissement de l'alimentation configurable; ON/OFF via bus, téléchargement via ETS
• Modes de canal configurables dans ETS: indépendant, parallèle ou Tunable White
• Fonctions verrouillage, fonctionnement forcé, éclairage palier, scénarios, mode nuit, compteurs et fonctions logiques par canal (configurables via ETS)
• Alerte en cas de coupure de courant
• Boutons membrane locaux pour contrôle manuel et tests des canaux 1–4 (appui court ON/OFF; appui ≥2 s pour clignotement périodique)
• Contact relais pour couper l'alimentation AC/DC lorsque les sorties 12/24/48 Vdc sont désactivées ou comme sortie auxiliaire
• Sortie auxiliaire via relais avec indication d'état sur KNX

Configuration et mise en service
La description détaillée des paramètres figure dans le manuel d'application du dispositif. ETS5 ou supérieur requis pour la configuration. Programme d'application pour ETS: APEKGDXTPXLVTW##.knxprod (## = version).

Caractéristiques / spécifications techniques

• Code produit: EK-GD1-TP-4-LV-T
• Série: EK-GD1
• Charges compatibles: bandes LED dimmables et charges LED; adapté aux bandes monochromes et CCT (Tunable White)
• Plage de tension d'alimentation: 10,8–52,8 Vdc; entrées constantes supportées: 12 / 24 / 48 Vdc
• Sorties: 4 canaux PWM; 6 A par canal (12 A pour deux canaux en parallèle)
• Puissance nominale par canal: 72 W (@12 V), 144 W (@24 V), 288 W (@48 V)
• Fréquence PWM: configurable 250 Hz–6 kHz
• Plage de gradation: 1–100%
• Montage: rail DIN 35 mm (4 modules)
• Indice de protection: IP20 (appareil installé)
• Boîtier: plastique
• Module de communication bus SELV 30 Vdc intégré; certifié KNX
• Boutons membrane locaux pour tests et contrôle manuel
• Relais pour commutation d'alimentation/sortie auxiliaire avec état KNX
• Fonctions configurables via ETS: fréquence PWM, temps de fondu, luminosité min/max, courbe de réglage, mode canal, comportement après coupure, fonctions logiques, compteurs, scénarios
