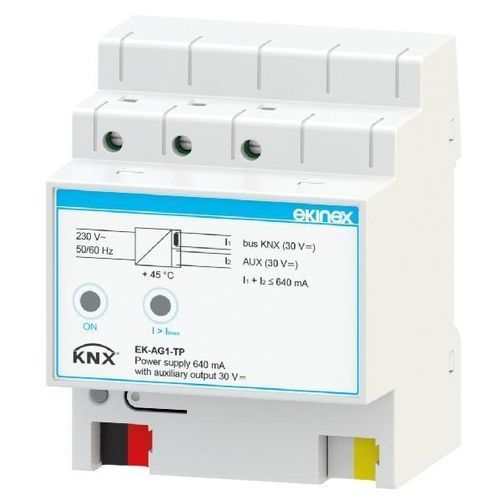

Alimentation électrique AC/DC EK-AG1-TP

sur rail DINà deux sortiespour installation immotique

Description du produit
L'alimentation de bus KNX Ekinex 640 mA fournit et surveille la tension 30 Vdc requise pour le fonctionnement du bus KNX. Une self intégrée assure le découplage entre l'alimentation et la ligne de bus. Sur une ligne de bus alimentée par une unité 640 mA, un maximum de 64 dispositifs de bus peut être connecté. La sortie est protégée contre les surcharges et les courts-circuits. La version EK-AG1-TP dispose d'une sortie auxiliaire supplémentaire 30 Vdc pouvant servir d'alimentation auxiliaire pour d'autres appareils nécessitant une tension SELV (Très Basse Tension de Sécurité). Le courant total fourni par les deux sorties (ligne KNX et sortie auxiliaire) ne peut pas dépasser 640 mA. L'appareil supporte de courtes interruptions de la tension réseau (max. 200 ms).

Données techniques

• Tension d'entrée : 230 Vac, 50/60 Hz
• Consommation : 22 W
• Perte : < 3 W
• Tension de sortie (bus KNX) : 30 Vdc
• Tension de sortie (sortie auxiliaire) : 30 Vdc
• Courant nominal (sortie totale) : 640 mA
• Temps de maintien : 200 ms

Livraison
La livraison comprend un bornier pour la connexion au bus et un second bornier pour la connexion de la sortie auxiliaire.

Fonctions / Caractéristiques

• Boîtier en plastique
• Connexion à la ligne de bus par bornier KNX
• Connexion de la sortie auxiliaire par bornier dédié
• Raccordement de l'alimentation 230 Vac par borniers à vis
• Classification climatique 3K5 et mécanique 3M2 (selon EN 50491-2)
• Degré de pollution 2 (selon IEC 60664-1)
• Classe de sécurité II
• Installation sur rail 35 mm (selon EN 60715)
• Largeur : 4 modules (1 MU = 18 mm)
• Indice de protection : IP20 (appareil installé)
• Poids : 165 g

Configuration et mise en service
L'appareil ne nécessite aucune configuration. Programme applicatif ETS : APEKAG1TP##.knxprod (## = version).

Caractéristiques / Spécifications techniques

• Modèle : EK-AG1-TP
• Marque : Ekinex
• Tension d'entrée : 230 Vac, 50/60 Hz
• Consommation : 22 W
• Perte : < 3 W
• Tension de sortie (bus KNX) : 30 Vdc
• Tension de sortie (sortie auxiliaire) : 30 Vdc
• Courant nominal (sortie totale) : 640 mA
• Temps de maintien : 200 ms
• Boîtier en plastique
• Bornier KNX pour connexion au bus
• Bornier dédié pour sortie auxiliaire
• Borniers à vis pour 230 Vac
• Classification climatique : 3K5
• Classification mécanique : 3M2
• Degré de pollution : 2
• Classe de sécurité : II
• Montage : rail DIN 35 mm (EN 60715)
• Largeur : 4 modules (1 MU = 18 mm)
• Indice de protection : IP20 (appareil installé)
• Poids : 165 g
