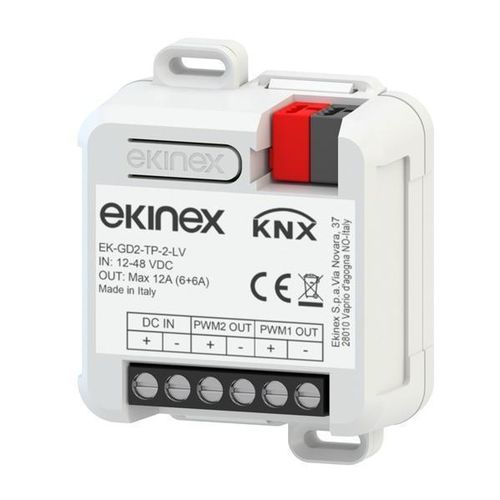

Module de variateur d'éclairage EK-GD2-TP-2-LV

Description
Le gradateur KNX EK-GD2-TP-2-LV 2 canaux 12/24/48 Vdc permet le contrôle de l'intensité en mode PWM tension constante (CV) pour charges LED. Conçu pour bandes LED gradables et charges similaires, il est compatible avec le système KNX et adapté aux bandes monochromes et CCT avec blanc dynamique (Tunable White). L'appareil intègre un module de communication bus SELV 30 Vdc et est certifié KNX.

Données techniques
Entrées

• Tension d'alimentation : min : 10,8 Vdc, max : 52,8 Vdc
• Tension d'entrée constante : 12 / 24 / 48 Vdc

Sorties

• Sortie PWM 12/24/48 Vdc
• Courant de sortie : 6 A par canal, ou 12 A pour 2 canaux connectés en parallèle
• Nombre de canaux de sortie : 2
• Puissance nominale par canal : 72 W @12 V, 144 W @24 V, 288 W @48 V

Gradation

• Mode de gradation PWM dans la plage 250 Hz ÷ 6 kHz
• Plage de gradation : 1-100%

Alimentation
L'alimentation comprend une borne pour la connexion à la ligne de bus.

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Dispositif pour installation libre dans boîtes de raccordement ou sur mur
• Montage sur rail profilé 35 mm (à l'aide du support spécial inclus)
• Indice de protection IP20 (appareil installé)
• Commande ON/OFF et réglage de l'intensité d'éclairage individuel ou groupé, Tunable White et DimToWarm
• Sélection de la fréquence de sortie PWM depuis ETS de 250 Hz à 6 kHz
• Temps de montée/descente, niveau de luminosité min/max, courbe de réglage linéaire ou logarithmique réglables depuis ETS
• Marche/arrêt douce ou instantanée, avec temporisation réglable
• Possibilité de connexion parallèle des sorties pour augmenter la puissance
• Configuration du comportement après rétablissement de l'alimentation, marche/arrêt par bus, téléchargement via ETS
• Les canaux peuvent être définis depuis ETS en mode indépendant, parallèle ou Tunable White
• Fonction de verrouillage, fonctionnement forcé, éclairage palier, scénarios, mode nuit, compteur et fonctions logiques pour chaque canal, paramétrables depuis ETS
• Alarme en cas de coupure de courant
• Fonction de sortie auxiliaire via relais (externe) avec indication d'état via KNX
• Mode installateur (bus KNX actif) : appuyer environ 2 secondes sur le bouton de programmation active/désactive la LED de programmation et provoque le clignotement de la charge toutes les ~1 s

Configuration et mise en service
Une description détaillée des paramètres se trouve dans le manuel d'application de l'appareil. ETS5 ou versions ultérieures sont requises pour la configuration et la mise en service. Programme applicatif pour ETS : APEKGDXTPXLVTW##.knxprod (## = version).

Caractéristiques techniques

• Code modèle : EK-GD2-TP-2-LV
• Plage de tension d'alimentation : 10,8 Vdc ÷ 52,8 Vdc
• Tensions constantes prises en charge : 12 Vdc, 24 Vdc, 48 Vdc
• Sorties : 2 canaux PWM
• Courant de sortie : 6 A par canal (12 A parallèle)
• Puissance nominale : 72 W (@12 V) / 144 W (@24 V) / 288 W (@48 V) par canal
• Plage de fréquence PWM : 250 Hz ÷ 6 kHz (sélectionnable depuis ETS)
• Plage de gradation : 1–100%
• Montage : installation libre en boîte de raccordement, sur mur ou rail DIN 35 mm (support inclus)
• Indice de protection : IP20 (appareil installé)
• Fonctions configurables depuis ETS : mode canal (indépendant/parallèle/Tunable White), temps de montée/descente, luminosité min/max, courbe de réglage, marche douce/instantanée, comportement après rétablissement, alarmes et fonctions logiques
