Contrôleur multi-applications KNX EK-LM2-TP

Description

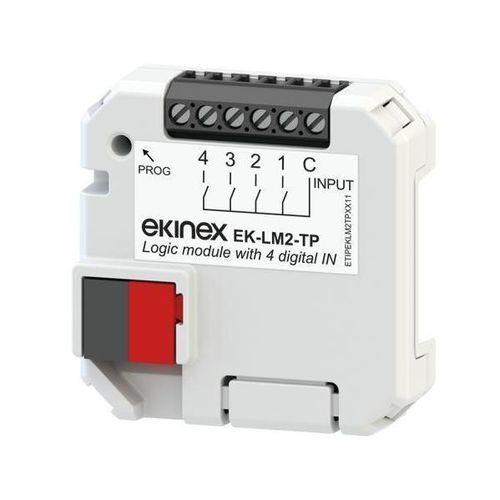

Le module logique configurable Ekinex® EK-LM2-TP est un appareil KNX S-mode destiné à l'implémentation de fonctions logiques et de calculs sur les valeurs des objets de communication KNX. Adapté au montage encastré en boîte murale ou, avec le support EK-SMG-35, sur rail DIN 35 mm (EN 60715). Alimenté par le bus KNX (SELV 30 Vdc), le module ne nécessite pas d'alimentation auxiliaire.

Alimentation

• Alimentation 30 Vdc via bus KNX
• Consommation de courant depuis le bus < 10 mA

Livraison

• Morsetto pour le raccordement à la ligne bus inclus

Accessoires

• Support pour montage sur rail DIN 35 mm (réf. EK-SMG-35) inclus
• Ressort d'accroche pour l'arrière des dispositifs muraux Ekinex® (réf. EK-MAR-...) en option

Fonctions / Caractéristiques

• Boîtier en matériau plastique
• Conçu pour montage encastré ou, avec support, sur rail DIN 35 mm (EN 60715)
• Indice de protection IP20
• Classe climatique 3K5 et classe mécanique 3M2 (EN 50491-2)
• Degré de pollution 2 (IEC 60664-1)
• Poids : 20 g

Blocs fonctionnels implémentables

• Logique : combine des entrées binaires selon des opérations logiques
• Mathématique : effectue des calculs arithmétiques sur une ou plusieurs entrées
• Range : met à l'échelle ou limite les valeurs d'entrée
• Mapping : traduit un ensemble de valeurs d'entrée (jusqu'à 8 points) en un ensemble de valeurs de sortie différent
• Conversion : convertit un objet de communication vers un autre type de point de données KNX (DPT)
• Timer : temporisateur monostable (one-shot) ou astable (oscillateur) avec délais d'activation/désactivation programmables
• Comparaison : comparaison arithmétique (égal, supérieur, inférieur, etc.) entre deux valeurs d'entrée
• Multiplexeur : copie la valeur d'un objet d'entrée vers l'un des N objets de sortie ou vers des sorties sélectionnées

Chaque fonction est configurable via plusieurs paramètres. Plusieurs instances indépendantes de chaque type de bloc sont disponibles (nombre variable selon le type), permettant l'utilisation du module pour résoudre plusieurs tâches d'automatisation au sein d'une même installation. Une borne pour interface simple avec 4 entrées basse tension (contacts libres de potentiel) est également prévue.

Configuration et mise en service
La description détaillée des paramètres est fournie dans le manuel applicatif du dispositif. ETS5 version 2.0 ou ultérieure est requis pour la configuration et la mise en service. Programme applicatif ETS : APEKLM2TP##.knxprod (## = version).

Caractéristiques techniques / spécifications

• Marque : Ekinex
• Nom commercial / Modèle : EK-LM2-TP
• Type : Module logique configurable KNX S-mode
• Alimentation : SELV 30 Vdc via bus KNX
• Consommation : < 10 mA depuis le bus
• Alimentation auxiliaire : non requise
• Montage : encastré en boîte murale ou sur rail DIN 35 mm (EN 60715) avec support EK-SMG-35
• Indice de protection : IP20
• Classe climatique : 3K5
• Classe mécanique : 3M2
• Degré de pollution : 2 (IEC 60664-1)
• Poids : 20 g
• Borne pour interface 4 entrées basse tension (contacts libres de potentiel)
• Protocole : KNX S-mode
• Application ETS : APEKLM2TP##.knxprod
• Types de blocs disponibles : Logique, Mathématique, Range, Mapping, Conversion, Timer, Comparaison, Multiplexeur
