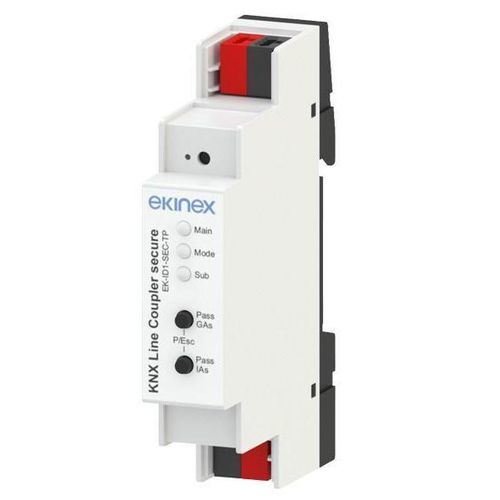

Coupleur de ligne KNX EK-ID1-SEC-TP

sur rail DIN

Description
Le dispositif est un accoupleur de ligne KNX secure offrant l'isolation galvanique entre lignes et une table de filtrage étendue pour les groupes principaux 0...31. Il prend en charge KNX Data Security (AES-128), KNX Long Frames et est compatible avec ETS® à partir de la version 5. Avec la base produit pour ETS6, l'appareil peut fonctionner en tant que Security Proxy et accoupleur de segment. Les boutons en face avant permettent la désactivation temporaire des filtres de télégrammes pour les tests et des LED multicolores indiquent les états de fonctionnement et les erreurs de communication sur le bus. L'unité intègre un module de communication KNX, se monte sur rail DIN 35 mm et est alimentée via le bus KNX (ligne principale). En tant qu'interface sécurisée, elle empêche tout accès non autorisé au système.

Données techniques
Alimentation

• 30 V DC depuis la ligne bus KNX
• Consommation: ligne principale env. 5 mA, ligne secondaire env. 3 mA

Connecteurs

• Connecteur pour ligne KNX TP principale (rouge/noir)
• Connecteur pour ligne KNX TP secondaire (rouge/noir)

Conditions environnementales

• Température de fonctionnement: -5 ... +45 °C
• Température de stockage: -25 ... +70 °C
• Humidité relative (sans condensation): 5 ... 93 %

Autres caractéristiques

• Boîtier plastique (PC)
• Montage sur rail DIN 35 mm (EN 60715)
• Indice de protection IP20 (installé, EN 60529)
• Classe d'appareil III (EN 60664-1)
• Classe climatique 3K5 et mécanique 3M2 (EN 50491-2)
• 1 module (1 unité = 18 mm)
• Poids: 40 g
• Dimensions (L×H×P): 17,8 × 90 × 60 mm

Fonctions / Caractéristiques
KNX

• Média de transmission: TP/TP
• Sécurité KNX (AES-128) avec support Security Proxy
• Fonction d'accoupleur de segment KNX
• Table de filtrage étendue pour groupes principaux 0...31

Commandes et indicateurs

• 2 boutons et 3 LED multicolores
• Bouton de programmation KNX avec LED rouge

Configuration et mise en service
La configuration et la mise en service requièrent ETS5 ou version ultérieure. Programme applicatif pour ETS: APEKID1SECTP##.knxprod (## = version).

Caractéristiques techniques

• Type: Accoupleur de ligne KNX secure
• Modèle: EK-ID1-SEC-TP
• Alimentation: 30 V DC depuis le bus KNX
• Consommation: main env. 5 mA, sub env. 3 mA
• Interface: KNX TP/TP, supporte KNX Data Security (AES-128), KNX Long Frames
• Filtrage: table de filtres étendue pour groupes principaux 0...31
• Montage: rail DIN 35 mm
• Protection: IP20 (installé)
• Matériau du boîtier: PC (plastique)
• Dimensions: 17,8 × 90 × 60 mm
• Poids: 40 g
• Unités module: 1 unité (18 mm)
