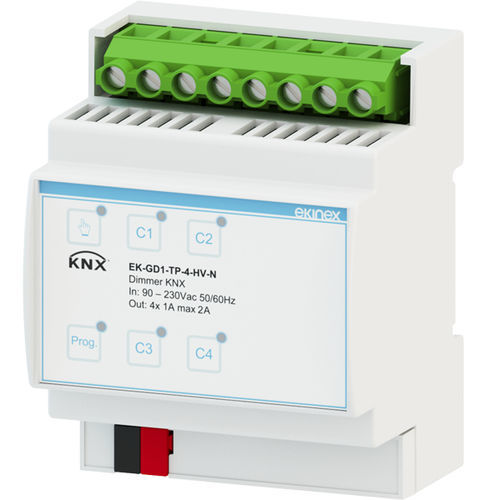

Module de variateur d'éclairage EK-GD1-TP-4-HV-N

Description
Le EK-GD1-TP-4-HV-N est un appareil bus KNX intégrant un variateur à coupe de phase 4 canaux pour charges d'éclairage sous tension secteur. Conçu pour l'intégration dans des systèmes de GTB/GTC et domotique KNX, il simplifie le raccordement des charges tout en offrant des options de pilotage et de gradation flexibles.

Données techniques
Entrées

• Tension d'alimentation : 90–230 Vac, 50/60 Hz
• Courant d'entrée max. : 2 A

Sorties

• Tension de sortie : 90–230 Vac, 50/60 Hz
• Puissance de sortie par canal : 110 W @110 Vac ; 220 W @220 Vac ; 230 W @230 Vac
• Puissance minimale par charge : 1 W par canal
• Courant max. par sortie : 1 A par canal
• Courant total max. : 2 A
• Bornes : bornes à vis (max. 4 mm2)

Gradation

• Modes de gradation : Trailing Edge, Leading Edge (sélectionnable via ETS) et AI Edge (optimisé pour rubans LED 230 Vac)
• Plage de gradation : 1–100%

Remarques
Charges compatibles : lampes à incandescence, halogènes 230 Vac, lampes LED dimmables en tension secteur, rubans LED dimmables en tension secteur, et alimentations à découpage prévues pour gradation par coupe de phase. En mode trailing edge, la coupe de phase se fait en fin d'alternance.

Fonctions / Caractéristiques

• Température de fonctionnement : 20 °C à +40 °C
• Température de stockage/transport : -40 °C à +60 °C
• Température nominale max. du boîtier (tc) : 80 °C
• Humidité relative : jusqu'à 91% sans condensation
• Indice de protection : IP00 (IP20 en boîte de dérivation ou tableau)
• Câblage alimentation et charges : 1,5 mm2 (rigide) ou 2,5 mm2 (multibrin), 16–13 AWG
• Câblage bus KNX : 0,26–0,5 mm2, 23–20 AWG
• Longueur de dénudage : 5,0–6,0 mm
• Boîtier en plastique, format rail 4 UM
• Poids : 200 g
• Dimensions (L×H×P) : 71 × 91 × 62 mm

Caractéristiques / spécifications techniques

• Référence produit : EK-GD1-TP-4-HV-N
• Tension d'alimentation (entrée/sortie) : 90–230 Vac, 50/60 Hz
• Courant d'entrée max. : 2 A
• Courant max. par sortie : 1 A par canal
• Courant total max. : 2 A
• Puissance par canal : 110 W @110 Vac ; 220 W @220 Vac ; 230 W @230 Vac
• Puissance minimale par charge : 1 W par canal
• Bornes : bornes à vis jusqu'à 4 mm2
• Câblage bus KNX : 0,26–0,5 mm2
• Indice de protection : IP00 (IP20 en boîte de dérivation ou tableau)
• Plage de température de fonctionnement : 20 °C à +40 °C
• Plage de température stockage/transport : -40 °C à +60 °C
• Température nominale max. du boîtier (tc) : 80 °C
• Poids : 200 g
• Dimensions (L×H×P) : 71 × 91 × 62 mm
