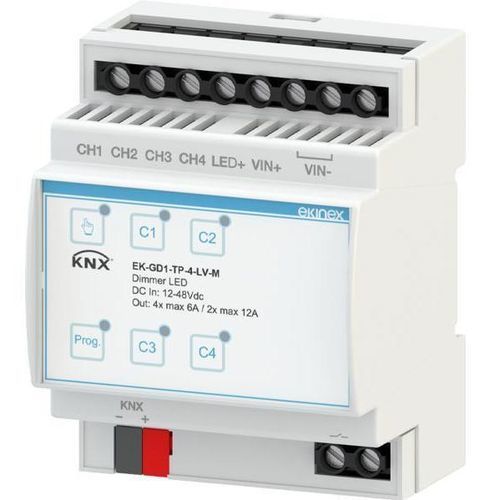

Module de variateur d'éclairage EK-GD1-TP-4-LV-M

Présentation du produit
Le variateur PWM KNX 4 canaux EK-GD1-TP-4-LV assure le contrôle de luminosité par PWM pour rubans LED monochromes et charges LED compatibles. Conçu pour une intégration aux systèmes KNX, il se monte sur rail DIN (4 modules) et intègre un module de communication bus SELV 30 Vdc. Appareil certifié KNX, destiné à l'installation dans des armoires électriques.

Données techniques
Entrées

• Tension d'entrée constante : 12 / 24 / 48 Vdc
• Plage de tension d'alimentation : 10,8 Vdc – 52,8 Vdc
• Courant d'entrée max. : 12 A

Sorties

• Sortie PWM : 12 / 24 / 48 Vdc
• Courant de sortie : 6 A par canal (simple) ; jusqu'à 12 A pour 2 canaux en parallèle
• Puissance nominale par canal : 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc

Gradation

• Fréquence PWM sélectionnable via ETS : 250 Hz – 6 kHz
• Plage de gradation : 1–100 %

Livraison
Une borne de connexion pour le bus est fournie dans la livraison.

Fonctions / Caractéristiques

• Commande ON/OFF et gradation d'appareils individuels ou groupés
• Sélection de la fréquence de sortie PWM via ETS (250 Hz–6 kHz)
• Possibilité de connexion parallèle des sorties pour augmenter la puissance
• Réglage via ETS du temps de montée/descente, niveaux min/max, courbe de gradation linéaire ou logarithmique
• Commutation douce ou instantanée avec délai réglable
• Comportement après coupure secteur, bus ON/OFF et déchargement configurable via ETS
• Canaux configurables en indépendant, parallèle ou copie d'un autre canal via ETS
• Fonctions blocage, forçage, éclairage de palier, scènes, mode nuit, compteurs et fonctions logiques par canal (configurables via ETS)
• Alarme en cas de coupure d'alimentation
• Commande manuelle : boutons membrane pour tests locaux ON/OFF (appui court ON/OFF ; appui ≥2 s -> clignotement ~1 s)
• Contact relais pour couper l'alimentation AC/DC lorsque les sorties sont éteintes ou en tant que relais auxiliaire
• Fonction sortie auxiliaire via relais avec indication d'état sur KNX

Conditions environnementales et autres

• Température de fonctionnement : -20 °C … +40 °C
• Température de stockage/transport : -40 °C … +60 °C
• Température maximale du boîtier (tc) : 80 °C
• Humidité relative : jusqu'à 91 % sans condensation
• Degré de protection : IP00 (IP20 en armoire)
• Câblage alimentation/charge : rigide 0,2–4,0 mm² (24–11 AWG) ; flexible 0,2–6 mm² (24–9 AWG)
• Câblage bus KNX : 0,6–0,8 mm² (19–18 AWG)
• Longueur de dénudage : 8,0 mm
• Boîtier plastique, montage 4 MU sur rail DIN
• Poids : 200 g
• Dimensions (L×H×P) : 71 × 91 × 62 mm

Configuration et mise en service
La description détaillée des paramètres figure dans le manuel d'application du dispositif. ETS5 ou versions ultérieures requises pour la configuration. Programme d'application pour ETS : APEKGDXTPXLVM##.knxprod (## = version).

Caractéristiques techniques

• Modèle : EK-GD1-TP-4-LV-M
• Type : variateur PWM KNX 4 canaux pour rubans LED monochromes
• Tensions d'entrée : 12 / 24 / 48 Vdc
• Plage d'alimentation : 10,8 – 52,8 Vdc
• Courant d'entrée max. : 12 A
• Courant de sortie par canal : 6 A (simple) / jusqu'à 12 A (2 en parallèle)
• Puissance nominale par canal : 72 W @12 Vdc ; 144 W @24 Vdc ; 288 W @48 Vdc
• Fréquence PWM : 250 Hz – 6 kHz (sélection via ETS)
• Plage de gradation : 1–100 %
• Degré de protection : IP00 (IP20 en armoire)
• Bornes : alimentation/charge 0,2–6 mm² ; bus KNX 0,6–0,8 mm²
• Poids & dimensions : 200 g ; 71 × 91 × 62 mm
