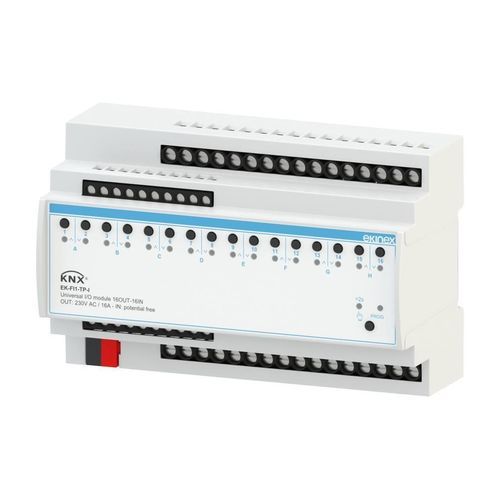

Module E/S KNX EK-FI1-TP-I

Description
Le module I/O universel EK-FI1-TP-I de la Série ÆVO offre un contrôle flexible pour l'automatisation du bâtiment. Il peut commander jusqu'à 16 groupes de sorties électriques (éclairages, vannes) ou jusqu'à 8 entraînements motorisés (volets, vannes 3 voies) en configurations indépendantes ou combinées. Les sorties sont équipées de relais bistables sans potentiel qui conservent l'état en cas de coupure d'alimentation.

Fonctionnalités supplémentaires
Le dispositif prend en charge le pilotage de scénarios, la variation d'éclairage et la régulation climatique jusqu'à 8 zones via la fonction thermostat/hygrostat intégrée. Il accepte des commandes traditionnelles sans potentiel et des sondes de température passives NTC. Des boutons et LED en face avant permettent le fonctionnement manuel et la programmation ; un bouton dédié permute le mode automatique/manuel. La communication KNX est intégrée et l'appareil se monte sur rail DIN 35 mm. L'alimentation se fait via le bus KNX sans besoin d'alimentation auxiliaire.

Données techniques
Alimentation

• Tension : 30 Vdc via bus KNX

Sorties

• Nombre : 16 (relais bistables)
• Tension de sortie : 230 V AC
• Courant : 16 A

Entrées

• Nombre total : 16 (8 entrées numériques + 8 entrées configurables analogique/numérique)
• Compatibilité sondes : sondes de température passives NTC 10 kΩ à 25°C
• Compatibilité commandes : interrupteurs, boutons ou capteurs traditionnels sans potentiel

Fourniture
La livraison inclut un bornier de connexion pour la ligne bus KNX. Les sondes de température NTC sont à commander séparément.

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Boutons et LED en face avant pour le contrôle et l'indication d'état des sorties
• Bouton et LED de programmation / mode manuel-automatique en face avant
• Connexion bus KNX via bornier
• Connexion des charges aux sorties via borniers à vis pour conducteurs jusqu'à 4 mm²
• Connexion des commandes aux entrées via borniers à vis pour conducteurs jusqu'à 2,5 mm²
• Possibilité de connecter des phases différentes sur des sorties adjacentes
• Largeur équivalente à 4 modules (1 MU = 18 mm)

Configuration et mise en service
Une description détaillée des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 ou version ultérieure est requis pour la configuration et la mise en service. Programme applicatif pour ETS : APEKFG1TPI##.knxprod.

Caractéristiques techniques

• Modèle : EK-FI1-TP-I
• Série : ÆVO
• Interface bus : KNX intégré
• Alimentation : 30 Vdc via bus KNX (aucune alimentation auxiliaire requise)
• Sorties : 16 relais bistables, 230 V AC, 16 A
• Entrées : 16 au total (8 numériques + 8 configurables analogique/numérique)
• Entrées capteurs : support NTC 10 kΩ à 25°C
• Commandes frontales : boutons et LED pour état et programmation
• Montage : rail DIN 35 mm
• Dimensions : 4 modules (1 MU = 18 mm)
