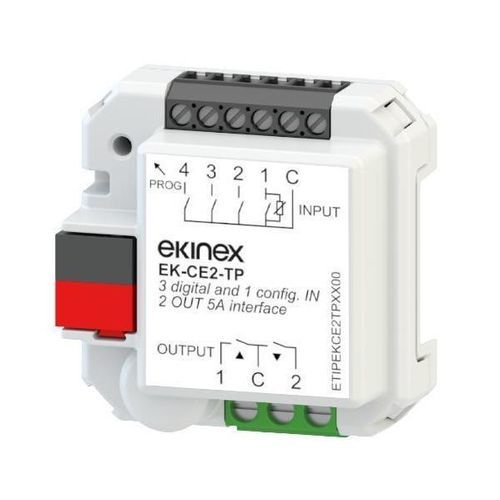

Module E/S KNX EK-CE2-TP

Description
L'interface universelle Ekinex® EK-CE2-TP est un dispositif KNX utilisable comme entrées et/ou sorties. Le dispositif comprend :

• 4 entrées pour raccorder au bus KNX des interrupteurs, boutons-poussoirs ou capteurs conventionnels non communicants, ou des signaux binaires fournis par d'autres dispositifs pour commander des fonctions KNX. Une entrée peut alternativement être configurée comme entrée analogique pour une sonde NTC 10 kΩ (25 °C).
• 2 sorties à relais 5 A utilisables indépendamment pour le contrôle de charges électriques ou couplées pour piloter des moteurs de volets/tentes.

Alimentation

• Alimentation par bus KNX (30 Vdc)
• Consommation de courant sur le bus < 10 mA

Fourniture
La fourniture comprend une borne pour le raccordement à la ligne bus KNX. La sonde de température NTC pour le canal configuré en analogique [AI] doit être commandée séparément.

Accessoires
Support pour montage sur rail DIN 35 mm (code EK-SMG-35) et ressort pour fixation arrière sur appareils encastrés Ekinex® (code EK-MAR-...) à commander séparément.

Fonctions / Caractéristiques

• Boîtier en matériau plastique
• Bouton de programmation et LED sur le boîtier
• Raccordement au bus via borne KNX
• Raccordements des entrées et sorties via borniers à vis
• Indice de protection IP20 (dispositif installé)
• Poids : 35 g

Configuration et mise en service
Une description détaillée des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 2.0 ou version ultérieure est requis pour la configuration et la mise en service. Programme applicatif pour ETS : APEKCE2TP##.knxprod (## = version).

Caractéristiques techniques / Spécifications

• Modèle : EK-CE2-TP
• Type : Interface universelle KNX
• Entrées : 4 entrées numériques ; 1 entrée configurable en analogique pour sonde NTC 10 kΩ à 25 °C
• Sorties : 2 sorties relais 5 A (peuvent fonctionner indépendamment ou couplées pour moteurs de volets/tentes)
• Tension d'interrogation des entrées : générée en interne
• Module de communication : module bus KNX intégré
• Alimentation : via bus KNX 30 Vdc, consommation < 10 mA
• Montage : encastré ou sur rail DIN 35 mm à l'aide d'un support
• Programmation : bouton et LED
• Raccordements : borne KNX pour la ligne bus ; borniers à vis pour entrées/sorties
• Indice de protection : IP20 (dispositif installé)
• Poids : 35 g
