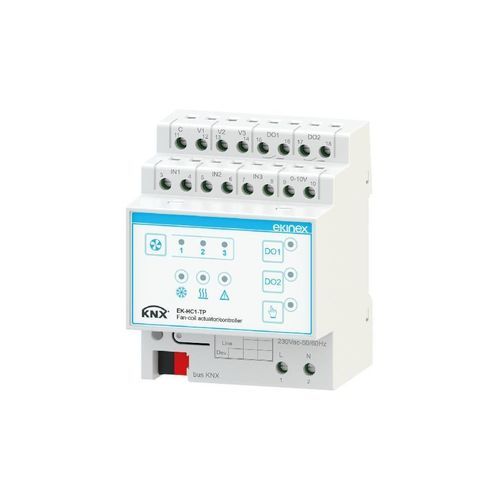

Actionneur rail DIN EK-HC1-TP

Description
Le module Ekinex EK-HC1-TP est un actionneur/contrôleur conçu pour piloter une unité ventilo-convecteur pour la climatisation d'un local. L'appareil peut fonctionner en tant que simple actionneur associé à un thermostat d'ambiance KNX ou en tant que régulateur/actionneur avec acquisition de la température depuis une sonde KNX ou une sonde connectée à une entrée analogique. Il convient pour des installations hydrauliques 2 ou 4 tubes avec commande ON/OFF d'un ou deux actionneurs thermiques pour vannes d'arrêt et d'un ventilateur à trois vitesses discrètes ou à moteur brushless. Les sorties non utilisées pour la commande du ventilo-convecteur peuvent être configurées en canaux de sortie binaires. L'appareil dispose de 3 entrées librement configurables en analogique ou numérique. Le clavier à membrane permet une commande manuelle et intègre des LED d'état ; un bouton permet la commutation automatique / manuel. Le dispositif intègre un module de communication KNX et est prévu pour montage sur rail DIN 35 mm. L'alimentation est assurée via le bus KNX ; une alimentation secteur 230 Vac est également requise pour le fonctionnement.

Données techniques
Alimentation

• Alimentation des charges : 230 Vac 50/60 Hz
• Alimentation électronique : 30 Vdc via bus KNX

Entrées

• 3 entrées configurables pour l'acquisition de valeurs de température depuis des sondes passives (NTC 10 kΩ à 25 °C) ou comme entrées binaires sans potentiel

Sorties

• 1 sortie pour commande de moteur brushless avec signal de commande 0-10 V
• 3 relais verrouillés pour commande d'un ventilateur à 3 vitesses discrètes (ou configurables comme sorties binaires pour d'autres applications)
• 2 relais SPST pour commande ON/OFF de deux actionneurs de vanne (installations 2 ou 4 tubes)

Fourniture
La fourniture comprend un bornier pour le raccordement à la ligne bus.

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Bouton et LED de programmation en façade
• Clavier à membrane avec LED de signalisation de l'état des sorties
• Bouton pour commutation automatique / manuel
• Connexion à la ligne bus via bornier KNX
• Raccordement des entrées, sorties et alimentation 230 Vac par bornes à vis
• Classification climatique 3K5 et mécanique 3M2 (selon EN 50491-2)
• Catégorie de surtension III (selon EN 60664-1)
• Degré de pollution 2 (selon IEC 60664-1)
• Montage sur rail DIN 35 mm (selon EN 60715)
• Largeur : 4 modules DIN (1 UM = 18 mm)
• Degré de protection IP20 (appareil installé)
• Poids : 205 g

Configuration et mise en service
Une description détaillée des paramètres est fournie dans le manuel applicatif du dispositif. ETS5 ou versions ultérieures est requis pour la configuration et la mise en service. Programme applicatif pour ETS : APEKHC1TP##.knxprod (## = version).

Caractéristiques / spécifications techniques

• Type : contrôleur/actuateur ventilo-convecteur pour montage sur rail DIN 35 mm
• Alimentation charges : 230 Vac 50/60 Hz
• Alimentation électronique : 30 Vdc via bus KNX
• Entrées : 3 entrées configurables (analogique NTC 10 kΩ à 25 °C ou numérique sans potentiel)
• Sorties : 1 x 0-10 V pour moteur brushless ; 3 relais verrouillés pour ventilateur 3 vitesses ; 2 relais SPST pour vannes ON/OFF
• Interface de communication : bus KNX intégré
• Dimensions : 4 modules DIN (1 UM = 18 mm)
• Degré de protection : IP20
• Classifications : climatique 3K5, mécanique 3M2
• Catégorie de surtension : III ; Degré de pollution : 2
• Poids : 205 g
• Accessoires inclus : bornier pour raccordement à la ligne bus
