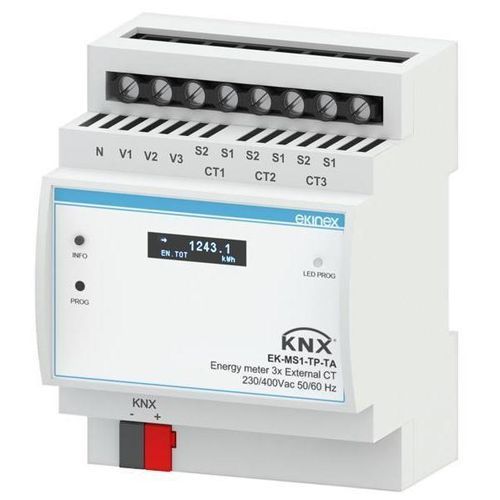

Compteur d'énergie triphasé EK-MS1-TP-TA

monophasénumériquemulticircuit

Description
Le compteur électrique secondaire triphasé Ekinex KNX mesure l'énergie active et réactive avec comptage bidirectionnel (import/export) et fournit un ensemble de paramètres électriques pour la surveillance et la gestion énergétique. Il accepte trois circuits de mesure via des transformateurs de courant externes, chaque circuit pouvant également être utilisé comme entrée monophasée indépendante. L'appareil est conçu pour un montage sur rail DIN (EN 60715) dans les tableaux et armoires électriques et intègre un module de communication KNX ainsi qu'un affichage OLED pour les mesures et les informations de diagnostic.

Vue fonctionnelle
Le compteur diffuse les paramètres mesurés sur le bus KNX et propose des compteurs total/partiel, des comparateurs et des fonctions logiques adaptées au contrôle des charges et à la surveillance de seuils. Les paramètres et objets de communication sont configurables via ETS pour une intégration dans des systèmes de gestion énergétique bâtimentaire ou industriels.

Livraison
Le produit inclut une borne KNX pour la connexion au bus. Les transformateurs de courant externes (série EK-MST-…A) sont nécessaires et fournis séparément pour compléter les circuits de mesure.

Configuration et mise en service
La configuration et la mise en service requièrent ETS5 ou version ultérieure. Programme d'application pour ETS : APEKMSXTP##.knxprod

Fonctions / Caractéristiques

• Afficheur OLED pour les mesures et les informations de diagnostic
• Mesure bidirectionnelle des énergies active et réactive pour circuits monophasés et triphasés
• Trois circuits de mesure pour raccordement à des CT externes ; chaque circuit peut fonctionner en entrée monophasée indépendante
• Borniers à vis pour les connexions CT, acceptant des conducteurs jusqu'à 4 mm²
• Précision de mesure meilleure que 2%
• Module de communication KNX intégré avec borne KNX pour la connexion au bus
• Boîtier modulaire plastique 4 UM (1 UM = 18 mm) pour montage sur rail DIN

Caractéristiques techniques

• Grandeurs mesurées : énergie active et réactive (bidirectionnelle), courant, tension, puissance active/réactive, facteur de puissance et autres paramètres électriques
• Circuits de mesure : 3 circuits pour CT externes ; convertible en circuits monophasés indépendants
• Tension nominale Un : 3x230/400 V AC (±20%)
• Fréquence nominale fn : 50 Hz
• CT compatibles : de Imax 5 A jusqu'à Imax 120 A (CT non fournis)
• Précision : <2%
• Affichage : OLED pour informations de mesure et diagnostic
• Boîtier : boîtier modulaire plastique 4 UM (1 UM = 18 mm)
• Montage : montage sur rail DIN conforme à la norme EN 60715
• Bus : module de communication KNX intégré ; borne KNX incluse
• Fonctions sur le bus : diffusion des paramètres électriques, compteurs total/partiel, comparateurs et fonctions logiques pour contrôle de charge et surveillance de seuils
• Connexion CT : borniers à vis, section de câble jusqu'à 4 mm²
