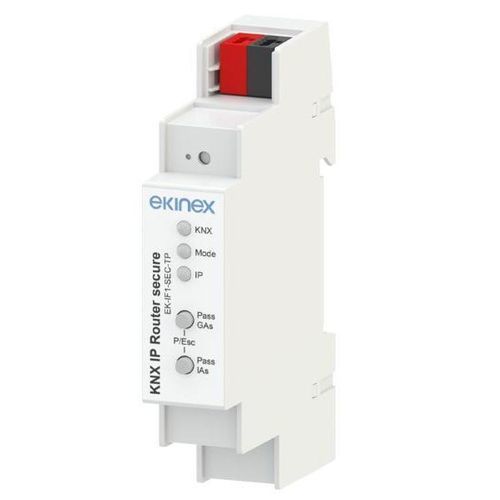

Routeur Ethernet EK-IF1-SEC-TP

Description
Le routeur IP Ekinex® EK-IF1-SEC-TP assure la communication de données bidirectionnelle entre un PC (ou un portable) et un bus KNX TP via un réseau LAN. L'interface IP prend en charge le tunneling et permet l'adressage, la paramétrisation, la supervision, la journalisation et le diagnostic des appareils KNX via ETS. Le routeur intègre une fonction de coupleur ligne/zone permettant l'échange de télégrammes entre lignes KNX TP via une dorsale TCP/IP. Le dispositif intègre un module de communication bus KNX et est conçu pour un montage sur rail DIN 35 mm. L'alimentation est fournie par le bus KNX.

Données techniques

• Alimentation via bus KNX (21–30 Vcc)
• Consommation de courant : 20 mA depuis le bus KNX
• Jusqu'à 8 connexions KNXnet/IP simultanées
• Filtre groupes principaux étendu 0..31
• Température de fonctionnement : -5 … +45 °C
• Humidité relative : 5–93 % sans condensation

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Bouton de programmation et LED en façade
• LED pour indication d'état et trafic sur bus et Ethernet
• Boutons pour activation de fonctions spéciales
• Connexion au bus KNX via bornier KNX
• Connexion Ethernet via connecteur RJ45
• Montage sur rail DIN 35 mm (selon EN 60715)
• Largeur : 1 unité modulaire (1 UM = 18 mm)
• Indice de protection IP20 (appareil installé)
• Support de la technologie KNX Secure, activable via ETS®
• Fonction d'accouplement ligne/zone KNX

Configuration et mise en service
Une description détaillée des paramètres figure dans le manuel applicatif du dispositif. ETS5 ou version ultérieure est requis pour la configuration et la mise en service. Programme applicatif pour ETS : APEKIF1SECTP##.knxprod (## = version).

Caractéristiques / Spécifications techniques

• Modèle : EK-IF1-SEC-TP
• Marque : Ekinex®
• Alimentation : via bus KNX 21–30 Vcc
• Consommation : 20 mA depuis le bus KNX
• Connexions KNXnet/IP : jusqu'à 8 connexions simultanées
• Filtre groupes principaux : étendu 0..31
• Température de fonctionnement : -5 … +45 °C
• Humidité relative : 5–93 % sans condensation
• Boîtier : matière plastique
• Bouton et LED de programmation : en façade
• Signalisation LED : état et trafic de données sur bus et Ethernet
• Interfaces physiques : bornier KNX pour bus, connecteur RJ45 pour Ethernet
• Montage : rail DIN 35 mm (EN 60715)
• Dimension modulaire : 1 UM = 18 mm
• Protection : IP20 (appareil installé)
• Support sécurité : KNX Secure, activable via ETS®
• Fonction coupleur : accouplement ligne/zone KNX (échange de télégrammes entre lignes KNX TP via dorsale TCP/IP)
• Module de communication bus KNX intégré
