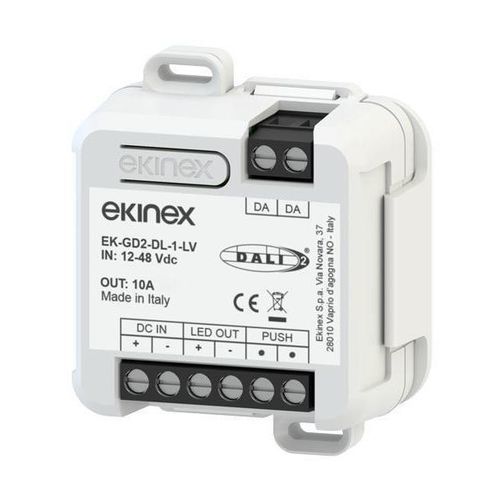

Module de variateur d'éclairage EK-GD2-DL-1-LV

Description
Le variateur DALI-2 1 canal EK-GD2-DL-1-LV permet le contrôle de l'intensité de sources LED basse tension (12–48 Vdc) par modulation PWM. Il intègre une entrée bus DALI-2 conforme à la norme IEC 62386 et propose le contrôle de température de couleur dynamique (TW) via DALI DT8 avec deux canaux indépendants (2 adresses DALI) ou en mode DT6 mono-canal. Les fonctions sont sélectionnables par interrupteur pour une intégration flexible dans les installations d'éclairage architectural.

Données techniques

• Alimentation de l'appareil : 10,8 Vdc (min) – 52,8 Vdc (max)
• Puissance de sortie maximale : 240 W
• Commandes : bus DALI-2 ou bouton local

L'analyse de scintillement fournie représente le scintillement en fonction de la fréquence sur l'ensemble de la plage de gradation et met en évidence les zones à risque faible (jaune) et sans effet observable (vert), conformément à IEEE 1789-2015.

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Appareil autoportant pour installation en boîte de dérivation ou mural
• Montage sur rail DIN 35 mm avec support spécial inclus
• Degré de protection : IP10 (appareil installé)

Fonctionnalités

• Fonction mémoire paramétrable via DALI
• Gradation jusqu'à extinction complète (dim-to-dark)
• Niveau de luminosité minimum : 0,1%
• Modulation PWM : 2000 Hz (sans scintillement)
• Courbe de gradation paramétrable via DALI : linéaire ou logarithmique
• Temps de mise sous tension et extinction paramétrables via DALI
• Courbe de sortie optimisée pour une qualité lumineuse constante

Configuration et mise en service

• Bornes à vis pour bus DALI, commande, alimentation et sortie LED
• Longueur de câble recommandée maximale entre variateur et driver : < 10 m

Spécifications techniques

• Modèle : EK-GD2-DL-1-LV
• Fabricant : Ekinex
• Type de produit : variateur DALI-2 1 canal pour sources LED basse tension
• Tension d'alimentation : 10,8 Vdc (min) – 52,8 Vdc (max)
• Tension source LED adaptée : 12–48 Vdc
• Puissance de sortie maximale : 240 W
• Méthode de gradation : PWM (2000 Hz, sans scintillement)
• Luminosité minimale : 0,1%
• Compatibilité DALI : DALI-2 (IEC 62386); supporte DT8 dynamique (2 canaux indépendants) ou DT6 mono-canal
• Interfaces de commande : bus DALI-2 ou bouton local
• Mémoire : fonction mémoire paramétrable via DALI
• Courbes de gradation : linéaire ou logarithmique (réglable via DALI)
• Temps d'enclenchement/extinction : réglables via DALI
• Degré de protection : IP10 (appareil installé)
• Montage : boîte de dérivation/mural autoportant ou rail DIN 35 mm (support spécial inclus)
• Connexions : bornes à vis pour bus DALI, commande, alimentation et sortie LED
• Longueur de connexion recommandée maximale entre variateur et driver : < 10 m
