Actionneur rail DIN EK-HA1-TP

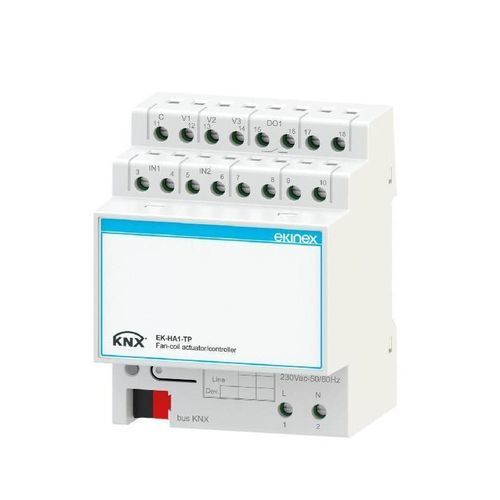

Actionneur rail DIN - EK-HA1-TP - ekinex®
Actionneur rail DIN - EK-HA1-TP - ekinex®
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ekinex®

Description

Description
  • Le vérin/contrôleur Ekinex® EK-HA1-TP permet de commander une unité fancoil pour la climatisation d'un local.
  • Le dispositif peut fonctionner en simple actionneur avec un thermostat d'ambiance KNX ou en régulateur/actionneur en acquérant la température depuis une sonde d'ambiance KNX ou depuis une sonde connectée à une entrée analogique.
  • Adapté aux installations hydrauliques 2 tubes avec commande ON/OFF d'un actionneur thermiques pour vanne d'isolement et d'un ventilateur à 3 niveaux de vitesse discrets.
  • Les sorties non utilisées pour le contrôle du fancoil peuvent être configurées comme canaux d'une sortie binaire pour d'autres fonctions.
  • Équipé de 2 entrées librement configurables en analogique ou binaire.
  • Module de communication bus KNX intégré. Conçu pour montage sur rail DIN 35 mm. L'alimentation électronique est fournie par le bus KNX; une alimentation secteur 230 Vac supplémentaire est requise pour la puissance des charges.


Données techniques
Alimentation
  • Alimentation charges: 230 Vac 50/60 Hz
  • Alimentation électronique: 30 Vdc via bus KNX


Entrées
  • 2 entrées librement configurables pour l'acquisition de valeurs de température depuis des sondes passives (NTC 10 kΩ à 25 °C) ou comme entrées binaires sans potentiel


Sorties
  • 3 sorties relais interverrouillées pour commander un ventilateur sur 3 vitesses discrètes (ou configurables comme sorties binaires pour d'autres applications)
  • 1 sortie relais SPST pour commande ON/OFF d'un actionneur de vanne (pour installations 2 tubes)


Fourniture
  • La fourniture comprend une borne pour la connexion à la ligne bus KNX


Fonctions / Caractéristiques
  • Boîtier en matière plastique
  • Bouton et LED de programmation en façade
  • Connexion au bus KNX via borne
  • Connexion des entrées, sorties et de l'alimentation 230 Vac par bornes à vis
  • Classification climatique 3K5 et mécanique 3M2 (EN 50491-2)
  • Catégorie de surtension III (EN 60664-1)
  • Degré de pollution 2 (IEC 60664-1)
  • Montage sur rail DIN 35 mm (EN 60715)
  • Largeur: 4 unités modulaires (1 UM = 18 mm)
  • Indice de protection IP20 (appareil installé)
  • Poids: 175 g


Configuration et mise en service
  • Description détaillée des paramètres disponible dans le manuel applicatif de l'appareil.
  • La configuration et la mise en service requièrent ETS5 ou versions ultérieures. Programme applicatif pour ETS: APEKHA1TP## (## = version).


Caractéristiques / Spécifications techniques
  • Marque: Ekinex®
  • Modèle: EK-HA1-TP
  • Type: contrôleur/actuateur fancoil 3 vitesses
  • Alimentation charges: 230 Vac 50/60 Hz
  • Alimentation électronique: 30 Vdc via bus KNX
  • Entrées: 2, configurables pour sondes NTC 10 kΩ ou comme entrées binaires
  • Sorties ventilateur: 3 relais interverrouillés (3 vitesses)
  • Sortie vanne: 1 relais SPST pour commande ON/OFF
  • Montage: rail DIN 35 mm
  • Dimensions: 4 unités modulaires (1 UM = 18 mm)
  • Protection: IP20 (installé)
  • Poids: 175 g
  • Classifications: climatique 3K5, mécanique 3M2, surtension III, degré de pollution 2
