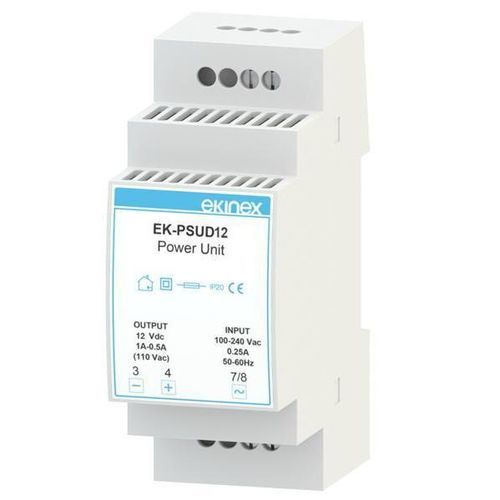

Alimentation électrique AC/DC EK-PSUD12

sur rail DINajustablepour automatisme

Présentation
Le EK-PSUD12 est une alimentation à découpage pour montage sur rail 35 mm, à entrée AC/DC large plage. Livrée dans un boîtier plastique auto-extinguible UL94V-0 occupant 2 modules (1 UM = 18 mm), elle est conçue pour l'installation sur rails profilés 35 mm (EN 60715). L'appareil intègre des protections thermique, surcharge et court-circuit. La tension de sortie est réglable par trimmer dans la plage 23,3 à 28 Vdc.

Connexions

• Bornes à vis pour l'alimentation secteur
• Bornes à vis pour les sorties charge
• Bornes à vis pour le réglage de la tension de sortie (accès trimmer)

Données techniques

• Tension d'entrée : 100 à 240 Vac (50–60 Hz) ou 110 à 350 Vdc
• Courant d'entrée : 0,20 A @115 Vac / 0,22 A @230 Vac
• Protection d'entrée : fusible
• Tension de sortie : réglable 23,3 à 28 Vdc (réglage par trimmer)
• Courant de sortie @115 Vac : 0,5 A
• Temps de maintien : 15 ms @230 Vac, 7 ms @115 Vac
• Ripple : < 50 mV rms
• Protections électroniques : thermique, surcharge, court-circuit
• Puissance dissipée : 4 W @230 Vac
• Température de fonctionnement : -10 à +60 °C
• Humidité relative (sans condensation) : 0 à 95 %
• Nombre d'unités modulaires : 2 (1 UM = 18 mm)
• Boîtier : plastique auto-extinguible UL94V-0
• Connexions : bornier à vis, câble max. 2,5 mm²
• Indice de protection : IP20
• Dimensions (LxHxP) : 35,5 x 90 x 60 mm
• Masse : 110 g
• Normes : CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Convient pour installation sur rails profilés 35 mm (EN 60715)

Fonctions / Caractéristiques

• Réglage de la tension de sortie de 23,3 à 28 Vdc via un trimmer (réglable avec tournevis étoile)
• Particulièrement adapté pour alimenter les modules ekinex Delgo EK-DEL-... destinés à la supervision et au contrôle des systèmes domotiques KNX

Configuration et mise en service

• Aucune configuration requise — l'appareil est prêt pour l'installation et le raccordement

Spécifications techniques

• Titre du produit sur la page : "Switching power supply 230Vac 12Vdc 2A"
• Référence modèle : EK-PSUD12
• Entrée : 100–240 Vac (50–60 Hz) ou 110–350 Vdc
• Courant d'entrée : 0,20 A @115 Vac / 0,22 A @230 Vac
• Protection d'entrée : fusible
• Sortie : réglable 23,3–28 Vdc (trimmer)
• Courant de sortie @115 Vac : 0,5 A
• Temps de maintien : 15 ms (@230 Vac) / 7 ms (@115 Vac)
• Ripple < 50 mV rms
• Protections : thermique, surcharge, court-circuit
• Puissance dissipée : 4 W @230 Vac
• Température de fonctionnement : -10 à +60 °C
• Humidité relative : 0–95 % sans condensation
• Nombre d'unités modulaires : 2 (1 UM = 18 mm)
• Boîtier : plastique auto-extinguible UL94V-0
• Bornier : bornes à vis, câble max. 2,5 mm²
• Indice de protection : IP20
• Dimensions : 35,5 x 90 x 60 mm
• Masse : 110 g
• Normes : CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Montage : convient pour rails profilés 35 mm (EN 60715)
