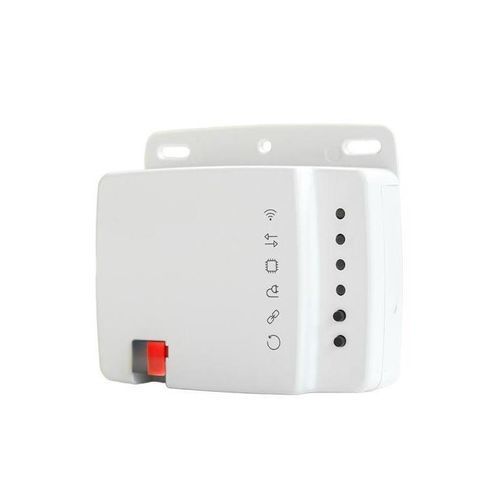

Module de contrôle pour climatisation EK-AI6-TP

de températuremurald'intérieur

Description
Ekinex assure l'intégration KNX des systèmes de climatisation via des protocoles certifiés. L'interface de commande VRF EK-AI6-TP KNX d'Ekinex offre une communication bidirectionnelle avec les unités intérieures Inverter/VRF grâce à des protocoles développés et validés en coopération avec les fabricants de climatisation. L'intégration entre le système d'automatisation KNX du bâtiment et l'unité de climatisation VRV/VRF est plug-and-play : aucun adaptateur ni alimentation externe n'est requis. L'échange de données est bidirectionnel avec actions et états confirmés et inclut la détection d'erreurs.

Commandes disponibles

• Marche/Arrêt
• Mode (Cool, Heat, Auto, Dry, Fan)
• Vitesse du ventilateur
• Consigne de température
• Retour de température ambiante
• Diagnostic
• Surveillance de la consommation énergétique

Connexions

• Port KNX avec connecteur standard
• Bornier pour connexion directe à l'unité intérieure Inverter/VRF
• Bornier pour entrées numériques supplémentaires

Fourniture
La fourniture comprend un bornier de connexion à la ligne bus KNX, un bornier pour entrées numériques supplémentaires et un câble de raccordement à l'unité intérieure Inverter/VRF.

Tableau des codes
Code / Type
EK-AI6-TP-DA0 / Interface de commande VRF avec communication KNX (Daikin Residential)
EK-AI6-TP-DA1 / Interface de commande VRF avec communication KNX (Daikin Sky Air / VRV)
EK-AI6-TP-LGE / Interface de commande VRF avec communication KNX (LG)
EK-AI6-TP-MEL / Interface de commande VRF avec communication KNX (Mitsubishi Electric)
EK-AI6-TP-PA0 / Interface de commande VRF avec communication KNX (Panasonic RAC Domestic)
EK-AI6-TP-PAN / Interface de commande VRF avec communication KNX (Panasonic PACi)
EK-AI6-TP-SA2 / Interface de commande VRF avec communication KNX (Samsung NASA)
EK-AI6-TP-TOS / Interface de commande VRF avec communication KNX (Toshiba)

Fonctions / Caractéristiques

• Contrôle des différents paramètres de l'unité
• Détection d'erreurs lors de la communication
• LED de signalisation
• Raccordement à la ligne bus via bornier KNX
• 3 entrées numériques configurables
• Alimentation via bus KNX

Configuration et mise en service
Application ETS pour la configuration des fonctions KNX du dispositif.

Remarque
Le dispositif est disponible avec interface de communication pour les fabricants Daikin, Mitsubishi Electric, Toshiba, Panasonic, LG, Samsung et d'autres. Certaines fonctions de contrôle et de surveillance peuvent être absentes ou limitées selon les modèles VRF/VRV spécifiques des différents fabricants.
