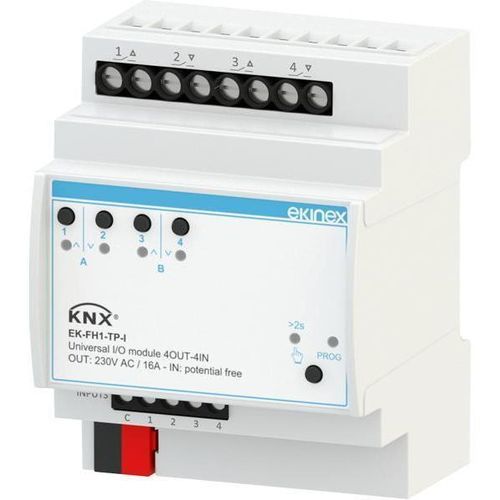

Module E/S KNX EK-FH1-TP-I

Description
Module E/S KNX universel pour la commande de charges, d’actionneurs motorisés et de capteurs, équipé de sorties à relais bistables sans potentiel et de 4 entrées analogiques/numériques configurables (prise en charge NTC).

Le EK-FH1-TP-I (série ÆVO) permet de piloter jusqu’à 4 groupes d’installations électriques comme des éclairages et des vannes, ou jusqu’à 2 actionnements motorisés (store, vanne 3 voies), de manière indépendante ou en combinaisons. Les sorties sont des relais bistables sans potentiel qui conservent l’état de commande en cas de coupure d’alimentation. L’appareil prend également en charge la gestion de scénarios, la gradation et la régulation climatique via thermostat/hygrostat intégré.

Données techniques
Alimentation

• Tension : 30 V DC via bus KNX

Sorties

• Nombre : 4 (relais bistables)
• Tension : 230 V AC
• Courant : 16 A

Entrées

• Nombre : 4 (configurables analogique/numérique)
• Prise en charge de sondes de température passives (NTC 10 kΩ à 25°C)
• Pour interrupteurs, boutons-poussoirs ou capteurs sans potentiel

Fourniture

• Comprend un bornier pour la connexion au bus KNX
• Les sondes NTC sont à commander séparément

Fonctions / Caractéristiques

• Boîtier en matière plastique pour montage sur rail DIN
• Boutons et LED en façade pour commande manuelle et indication d’état
• Bouton et LED de programmation / mode manuel-automatique en façade
• Connexion bus KNX par bornier
• Bornes de sortie : bornes à vis pour câbles jusqu’à 4 mm²
• Bornes d’entrée : bornes à vis pour câbles jusqu’à 2,5 mm²
• Possibilité de connecter des phases différentes sur sorties adjacentes
• Largeur : 4 modules (1 MU = 18 mm)

Configuration et mise en service
La description détaillée des paramètres est dans le manuel applicatif du dispositif. ETS5 ou version ultérieure requis pour la configuration et la mise en service. Application ETS : APEKFH1TPI##.knxprod

Caractéristiques / Spécifications

• Modèle : EK-FH1-TP-I
• Série : ÆVO
• Alimentation : 30 V DC (via bus KNX)
• Sorties : 4 relais bistables, 230 V AC, 16 A
• Entrées : 4 analogique/numérique configurables ; support NTC 10 kΩ à 25°C ; contacts sans potentiel
• Boutons frontaux pour commande manuelle et programmation
• LED d’état pour sorties et programmation
• Montage : rail DIN 35 mm
• Taille : 4 modules (1 MU = 18 mm)
• Connexions : bornier bus KNX ; bornes à vis pour charges et entrées
• Logiciel requis : ETS5 ou supérieur ; application KNX APEKFH1TPI##.knxprod
