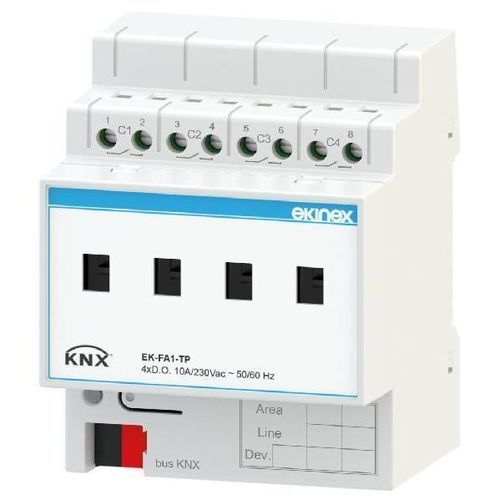

Module de sortie KNX EK-FA1-TP

Description
L'Ekinex® EK-FA1-TP est un module de sortie binaire KNX conçu pour commander indépendamment quatre groupes de charges électriques. Le module propose des sorties à relais sans potentiel avec des relais bistables qui conservent leur état en cas de coupure d'alimentation du bus. Des leviers en façade indiquent l'état des canaux et permettent une commande manuelle (avec outil) en cas d'urgence. Le dispositif intègre l'interface KNX et est prévu pour montage sur rail DIN 35 mm. L'alimentation est assurée via le bus KNX sans besoin d'alimentation auxiliaire.

Données techniques
Alimentation

• Tension : 30 Vdc via bus KNX
• Consommation de courant depuis le bus : < 12 mA
• Puissance depuis le bus : 360 mW

Sorties

• Nombre : 4 (relais bistables)
• Tension nominale (Un) : 100-230 Vac, 50/60 Hz
• Courant nominal (In) : max 10 A (à la fois @100 Vac et @230 Vac)
• Puissance commutée : 1000 W @100 Vac - 2200 W @230 Vac

Fourniture
La fourniture comprend un bornier pour le raccordement de la ligne bus.

Fonctions / Caractéristiques

• Boîtier en matériau plastique
• Bouton et LED de programmation en façade
• Raccordement du bus KNX via bornier
• Raccordement des charges via bornes à vis
• Classe climatique 3K5 et mécanique 3M2 (EN 50491-2)
• Catégorie de surtension III (EN 60664-1)
• Degré de pollution 2 (IEC 60664-1)
• Montage sur rail DIN 35 mm (EN 60715)
• Largeur modulaire : 4 unités modulaires (1 UM = 18 mm)
• Indice de protection : IP20 (dispositif installé)
• Poids : 205 g

Configuration et mise en service
La description détaillée des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 ou versions supérieures sont requises pour la configuration et la mise en service. Programme applicatif pour ETS : APEKFA1TP##.knxprod (## = version).

Caractéristiques / spécifications techniques

• Modèle : EK-FA1-TP
• Interface bus : KNX intégré
• Tension de service : 30 Vdc (bus KNX)
• Consommation : < 12 mA depuis le bus
• Puissance depuis le bus : 360 mW
• Sorties : 4 relais bistables
• Courant maximum par canal : 10 A
• Tension de sortie : 100-230 Vac, 50/60 Hz
• Puissance commutée par canal : 1000 W @100 Vac / 2200 W @230 Vac
• Montage : rail DIN 35 mm
• Taille modulaire : 4 UM (1 UM = 18 mm)
• Indice de protection : IP20
• Poids : 205 g
