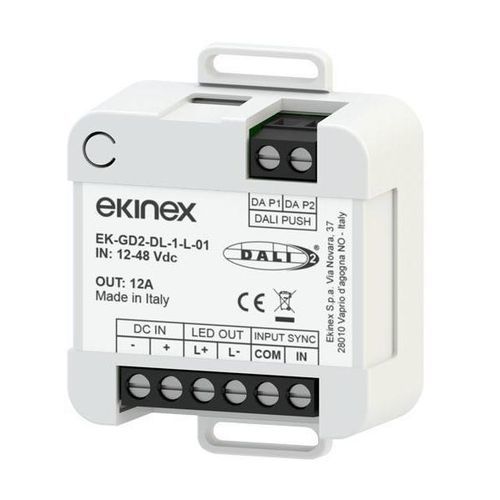

Module de variateur d'éclairage EK-GD2-DL-1-L-01

Description
Le EK-GD2-DL-1-L-01 est un gradateur PWM très basse tension conçu pour commander des rubans LED monochromes et des charges LED dimmables par PWM. Il prend en charge les alimentations 12 Vdc, 24 Vdc et 48 Vdc (plage de fonctionnement 8 Vdc–53 Vdc) et propose plusieurs interfaces de contrôle. Les modes de fonctionnement sont sélectionnables via des dip-switchs embarqués.

Options de commande

• Bus DALI1 ou DALI2
• Commande par bouton poussoir (N/O) en tension secteur ou 12/24/48 V
• Signal analogique 0–10 V ou 1–10 V (actionneur actif ou passif)
• Potentiomètre linéaire 47 kΩ
• Détecteur de présence

Données techniques
Entrées

• Tension d'entrée constante : 12/24/48 Vdc
• Plage d'alimentation : min 8 Vdc – max 53 Vdc
• Contrôle : DALI2 / 0–10 V / 1–10 V / poussoir / potentiomètre / interrupteur / capteur / découpage de phase

Sorties

• Tension de sortie PWM : 12/24/48 Vdc
• Courant de sortie : 12 A
• Nombre de sorties : 1
• Puissance nominale : 120 W @12 V, 288 W @24 V, 576 W @48 V
• Type de charge : gradation monochrome
• Fréquence PWM : 390 Hz – 3000 Hz

Gradation

• Fréquence PWM configurable entre 390 Hz et 3000 Hz

Fonctions / caractéristiques

• Entrée poussoir isolée ; prise en charge de potentiomètre actif/passif, 0–10 V/1–10 V, interrupteur, capteur, découpage de phase et DALI2 DT6 (forte compatibilité avec convertisseurs tension-courant)
• Fonction maître/esclave
• Démarrage temporisé programmable
• Menu pour réglage du changement de dim minimum, fondu ON/OFF, type de courbe et fréquence (réduction du scintillement) accessible via le bouton d'entrée
• LED de signalisation pour vérifier la bonne alimentation
• Protections : inversion de polarité, court-circuit, circuit ouvert, surtensions
• Carte électronique certifiée UL

Configuration et mise en service
L'assemblage, le raccordement électrique, la configuration et la mise en service doivent être effectués par du personnel qualifié conformément aux normes et réglementations applicables.

Caractéristiques / spécifications techniques

• Type de produit : gradateur PWM très basse tension pour charges LED monochromes
• Tensions d'alimentation prises en charge : 12 Vdc, 24 Vdc, 48 Vdc (plage de fonctionnement 8 Vdc–53 Vdc)
• Courant de sortie : 12 A ; puissance nominale : 120 W @12 V, 288 W @24 V, 576 W @48 V
• Interfaces de contrôle : DALI1/DALI2, 0–10 V, 1–10 V, poussoir, potentiomètre, interrupteur, capteur, découpage de phase
• Fréquence PWM configurable : 390 Hz–3000 Hz (réglages de mitigation du scintillement disponibles)
• Canal de sortie unique
• Dip-switchs embarqués pour la sélection des modes de fonctionnement
• Fonction maître/esclave et démarrage temporisé programmable
• Fonctions de protection : inversion de polarité, court-circuit, circuit ouvert, surtensions
