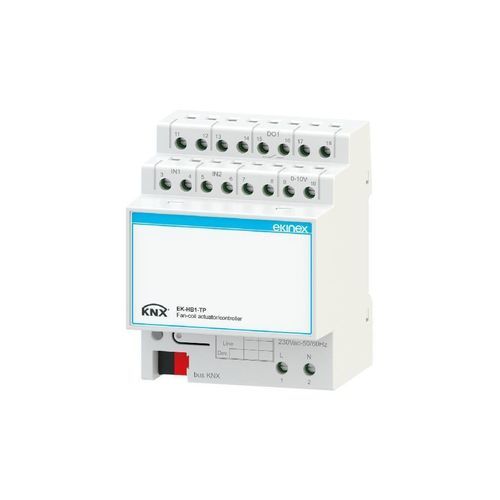

Régulateur de climatisation EK-HB1-TP

Descrizione
L’attuatore/controllore Ekinex® EK-HB1-TP consente di comandare un’unità a fancoil per la climatizzazione ad aria di un ambiente. Il dispositivo può svolgere la funzione di semplice attuatore in combinazione con un termostato ambiente KNX o quella di regolatore/attuatore con acquisizione del valore di temperatura da una sonda ambiente KNX o da una sonda collegata a un ingresso analogico. Il dispositivo è idoneo a impianti di distribuzione idraulica a 2 tubi con comando di tipo ON/OFF di un azionamento elettrotermico per valvola di intercettazione e di una ventilante con motore brushless. Le uscite non utilizzate per il comando dell’unità a fancoil possono essere configurate come canali di un’uscita binaria per svolgere altre funzioni. La dotazione comprende inoltre 2 ingressi liberamente configurabili come analogici o digitali. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm. L’alimentazione avviene per mezzo del bus KNX; per il funzionamento è richiesta in aggiunta la tensione di rete 230 Vac.

Dati tecnici
Alimentazione

• Tensione (comando utenze): 230 Vac 50/60 Hz
• Tensione (parte elettronica): 30 Vdc mediante bus KNX

Ingressi

• 2 liberamente configurabili per acquisizione di valori di temperatura da sonde passive (NTC 10 kΩ a 25 °C) o come ingressi binari privi di potenziale

Uscite

• 1 per comando di motore brushless con segnale di controllo 0-10 V
• 1 a relè SPST (single pole, single throw) per comando di un azionamento
• ON/OFF per valvola (in impianti di distribuzione a 2 tubi)

Fornitura

• La fornitura comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sul frontale
• Collegamento a linea bus mediante morsetto KNX
• Collegamento ingressi, uscite e alimentazione 230 Vac mediante morsetti a vite
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• Classe di sovratensione III (secondo EN 60664-1)
• Grado di inquinamento 2 (secondo IEC 60664-1)
• Montaggio su guida profilata da 35 mm (secondo EN 60715)
• Dispositivo da 4 unità modulari (1 UM = 18 mm)
• Grado di protezione IP20 (dispositivo installato)
• Peso 175 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKHB1TP##.knxprod (## = versione).

Caractéristiques / spécifications techniques

• Tensione comando utenze: 230 Vac 50/60 Hz
• Tensione parte elettronica: 30 Vdc tramite bus KNX
• Ingressi: 2 ingressi configurabili, acquisizione sonde passive NTC 10 kΩ @25 °C o ingressi binari
• Uscite: 1 uscita 0-10 V per motore brushless; 1 relè SPST per azionamento; funzione ON/OFF per valvola in impianti 2 tubi
• Modulo di comunicazione bus KNX integrato
• Montaggio su guida profilata 35 mm
• Dispositivo da 4 unità modulari (1 UM = 18 mm)
• Grado di protezione IP20 (installato)
• Classificazione climatica 3K5 e meccanica 3M2
• Classe di sovratensione III; grado di inquinamento 2
• Peso: 175 g
