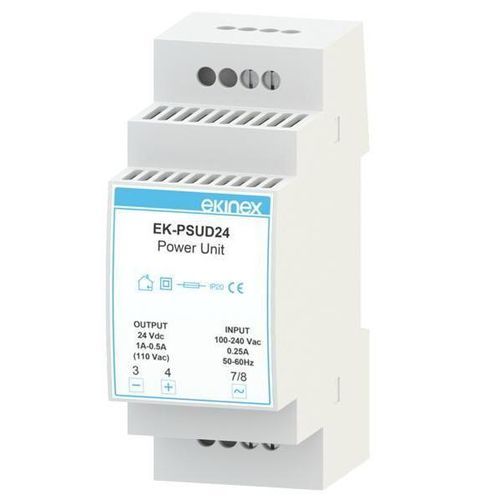

Alimentation électrique AC/DC EK-PSUD24

DC/DCsur rail DINrégulée

Description
L'Ekinex® EK-PSUD24 est une alimentation à découpage compacte pour rail DIN, à entrée universelle et sortie réglable. Elle accepte 100–240 Vac (50/60 Hz) ou 110–350 Vdc et fournit une sortie réglable de 23,3 à 28 Vdc. Logée dans un boîtier plastique autoextinguible UL94V-0 de 2 unités modulaires, elle intègre des protections thermique, surcharge et court-circuit pour une utilisation fiable dans les armoires électriques.

Connexions

• Borniers à vis pour l'alimentation secteur
• Borniers à vis pour les sorties charge
• Borniers à vis pour le réglage de la tension de sortie

Données techniques

• Tension d'entrée : 100–240 Vac 50/60 Hz ou 110–350 Vdc
• Courant d'entrée : 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Protection d'entrée : fusible
• Courant de sortie : jusqu'à 0,5 A (@115 Vac)
• Hold-up : 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple : < 50 mV rms
• Protections : thermique, surcharge, court-circuit
• Puissance dissipée : 4 W (@230 Vac)
• Température de fonctionnement : -10 à +60 °C
• Humidité relative (sans condensation) : 0–95%
• Indice de protection : IP20
• Dimensions (LxHxP) : 35,5 x 90 x 60 mm
• Poids : 110 g
• Boîtier : plastique autoextinguible UL94V-0
• Montage : rail DIN 35 mm (2 UM)
• Borniers : borniers à vis, câble max. 2,5 mm²
• Normes : CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014

Fonctions / Caractéristiques

• Réglage de la tension de sortie 23,3–28 Vdc via un trimmer ajustable avec un tournevis étoile
• Format compact sur 2 modules pour gain de place en armoire
• Adaptée pour l'alimentation des modules Ekinex® Delégo EK-DEL-... et autres dispositifs 24 Vdc

Configuration et mise en service
Aucune configuration requise. Brancher l'alimentation et les sorties, ajuster la tension si nécessaire et fixer sur rail DIN 35 mm.

Spécifications techniques

• Modèle : EK-PSUD24
• Entrée : 100–240 Vac 50/60 Hz ou 110–350 Vdc
• Sortie réglable : 23,3–28 Vdc
• Courant de sortie : jusqu'à 0,5 A (@115 Vac)
• Courant d'entrée : 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Hold-up : 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple : < 50 mV rms
• Protections : thermique, surcharge, court-circuit ; fusible d'entrée
• Puissance dissipée : 4 W (@230 Vac)
• Température de fonctionnement : -10 à +60 °C
• Humidité relative (sans condensation) : 0–95%
• Format : 2 unités modulaires (1 UM = 18 mm), montage rail DIN 35 mm
• Boîtier : plastique autoextinguible UL94V-0
• Borniers : borniers à vis, câble max. 2,5 mm²
• Indice de protection : IP20
• Dimensions : 35,5 x 90 x 60 mm
• Poids : 110 g
• Normes : CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
