Module E/S KNX EK-CG2-TP

Description

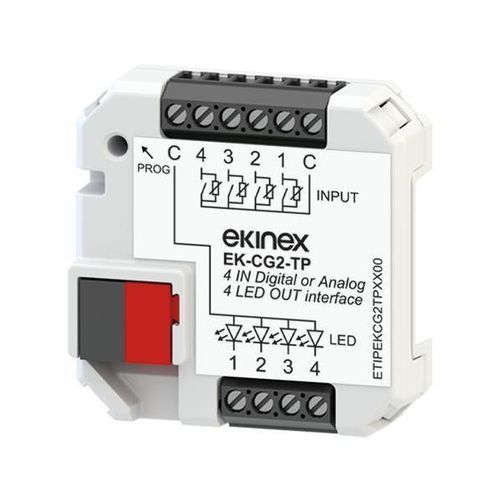

L'interface universelle Ekinex® EK-CG2-TP est un appareil KNX pouvant fonctionner en entrées et/ou sorties. L'appareil offre 4 entrées configurables et 4 sorties de commande pour piloter des LED à faible consommation.

Entrées

• Chaque entrée peut être configurée individuellement pour être raccordée au bus KNX : interrupteurs, boutons-poussoirs ou capteurs conventionnels (non adressables) ou signaux binaires provenant d'autres appareils pour commander et contrôler des fonctions KNX
• Sondes de température passives (NTC 10 kΩ à 25°C). La température ambiante mesurée peut être envoyée sur le bus ou utilisée pour la régulation climatique locale via la fonction thermostat intégrée

La tension d'interrogation des canaux d'entrée est générée en interne. L'appareil dispose d'un module de communication KNX intégré et est conçu pour un montage encastré mural ou sur rail DIN 35 mm à l'aide d'un support. L'alimentation se fait via le bus KNX ; aucune alimentation auxiliaire n'est requise.

Alimentation

• Alimentation 30 Vdc via bus KNX
• Consommation de courant sur le bus < 10 mA

Fourniture
La livraison comprend un bornier pour le raccordement à la ligne bus. Les sondes de température NTC pour les canaux éventuellement configurés en entrée analogique doivent être commandées séparément.

Accessoires
Support de montage sur rail DIN 35 mm (réf. EK-SMG-35) et ressort pour fixation à l'arrière des dispositifs muraux Ekinex® (réf. EK-MAR-...) à commander séparément.

Fonctions / Caractéristiques

• Boîtier en matériau plastique
• Bouton et LED de programmation sur le boîtier
• Connexion à la ligne bus via bornier KNX
• Borniers à vis pour le raccordement des entrées et sorties
• Degré de protection IP20 (appareil installé)
• Poids 20 g

Configuration et mise en service
Une description détaillée des paramètres se trouve dans le manuel applicatif de l'appareil. ETS5 ou versions ultérieures sont requises pour la configuration et la mise en service. Programme applicatif pour ETS : APEKCG2TP##.knxprod (## = version).

Caractéristiques techniques

• Modèle : EK-CG2-TP
• Type : Interface E/S KNX avec fonction thermostat
• Entrées : 4 entrées configurables (DI ou NTC)
• Sorties : 4 sorties de commande pour piloter des LED à faible consommation
• Support sondes : NTC 10 kΩ à 25°C pour entrées configurées en analogique
• Tension d'interrogation des canaux générée en interne
• Module de communication KNX intégré
• Montage : encastré mural ou sur rail DIN 35 mm via support
• Alimentation : via bus KNX (30 Vdc)
• Consommation : < 10 mA depuis le bus
• Connectivité : bornier pour ligne bus KNX ; borniers à vis pour entrées/sorties
• Programmation : bouton et LED de programmation intégrés
• Exigences logicielles : ETS5 ou ultérieur ; fichier applicatif APEKCG2TP##.knxprod
• Degré de protection : IP20 (appareil installé)
• Poids : 20 g
• Accessoires recommandés : support EK-SMG-35, ressort EK-MAR-...
