Compteur d'énergie triphasé EK-MS1-TP-20D
monophasénumériquemulticircuit

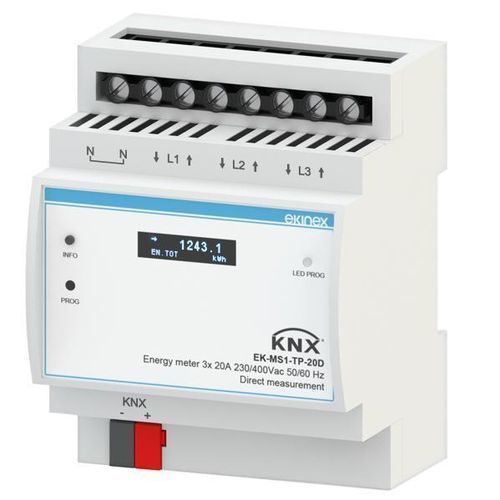

Compteur d'énergie triphasé - EK-MS1-TP-20D - ekinex® - monophasé / numérique / multicircuit
Compteur d'énergie triphasé - EK-MS1-TP-20D - ekinex® - monophasé / numérique / multicircuit
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ekinex®

Caractéristiques

Type
monophasé, triphasé
Affichage
numérique
Autres caractéristiques
50 Hz, multicircuit, avec affichage de la puissance, multifonction, sur rail DIN, intelligent, programmable, avec communication intégrée
Tension

Max: 480 V

Min: 184 V

Courant primaire

Max: 20 A

Min: 0 A

Description

Description
Ce qui ne se mesure pas ne s'améliore pas : Ekinex accompagne l'efficacité énergétique des bâtiments avec sa solution Smart Metering. Le compteur d'énergie secondaire triphasé KNX est conçu pour mesurer l'énergie active et réactive avec comptage bidirectionnel (import/export). Il publie les paramètres électriques sur le bus KNX pour intégration aux systèmes de gestion d'énergie et d'automatisation du bâtiment.

Données techniques
  • Tension nominale Un : 3x230/400 V AC (±20%)
  • Fréquence nominale fn : 50 Hz
  • Courant de raccordement direct Imax : 20 A
  • Consommation du bus : < 10 mA

Livraison
Un bornier pour la connexion à la ligne de bus KNX est inclus dans la livraison.

Fonctions / Caractéristiques
  • Afficheur OLED pour les valeurs mesurées et les informations de diagnostic
  • Mesure bidirectionnelle des paramètres actifs et réactifs pour circuits monophasés et triphasés
  • Trois circuits de mesure ; chacun peut être utilisé comme circuit monophasé indépendant
  • Raccordement direct via bornes à vis ; section de câble jusqu'à 4 mm²
  • Précision meilleure que 2%
  • Module de communication KNX intégré pour publier les valeurs sur le bus KNX
  • Boîtier modulaire plastique 4 UM (1 UM = 18 mm)

Configuration et mise en service
Les paramètres sont configurables via ETS. ETS5 ou versions ultérieures sont requises pour la configuration et la mise en service. Programme d'application pour ETS : APEKMSXTP##.knxprod

Spécifications
  • Grandeurs mesurées : énergie active et réactive, courant, tension, puissance active et réactive, cos phi et autres paramètres électriques
  • Comptage bidirectionnel pour énergie importée et exportée
  • Trois circuits de mesure pour raccordement direct jusqu'à 20 A ; utilisation possible en circuits monophasés indépendants
  • Module de communication KNX intégré ; compteurs total/partiel, comparateurs et fonctions logiques configurables
  • Montage sur rail DIN selon EN 60715 pour tableaux et armoires
  • Affichage : OLED pour valeurs mesurées et informations de diagnostic
  • Précision : < 2%
  • Boîtier : modulaire plastique 4 UM (1 UM = 18 mm)
  • Borniers : bornes à vis acceptant des sections de câble jusqu'à 4 mm²
  • Consommation du bus : < 10 mA
