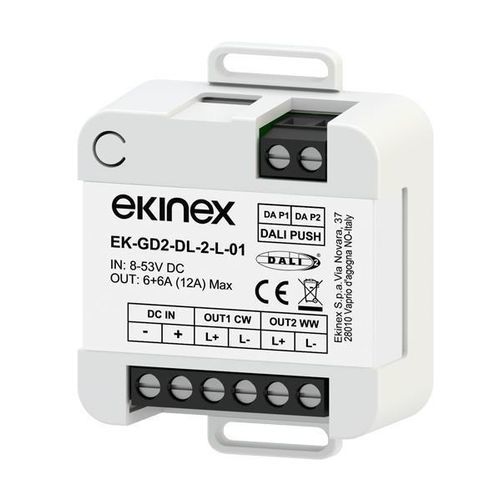

Module de variateur d'éclairage EK-GD2-DL-2-L-01

Description
Le EK-GD2-DL-2-L-01 est un variateur PWM basse tension à 2 voies conçu pour rubans LED et charges LED dimmables PWM mono-couleur, Tunable White ou DimToWarm. Il supporte le fonctionnement nominal 12, 24 et 48 Vdc et peut être commandé via bus DALI1/DALI2 ou via un bouton-poussoir isolé (contact N/O) en tension secteur ou en 12/24/48 Vdc. Les modes de fonctionnement se sélectionnent par interrupteurs DIP embarqués ; lors du changement du type d'entrée, l'alimentation doit être coupée puis rétablie. Un témoin LED signale la présence de l'alimentation.

Données techniques
Entrées

• Options de tension d'entrée constante : 12 / 24 / 48 Vdc
• Plage d'alimentation : min 8 Vdc – max 53 Vdc
• Commandes : DALI2 / bouton-poussoir isolé (N/O)
• Entrée bus DALI2 conforme à la norme IEC 62386

Sorties

• Tension de sortie PWM : 12 / 24 / 48 Vdc
• Courant par sortie : 6 A
• Nombre de sorties : 2
• Puissance nominale par canal : 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Types de charge pris en charge : mono-couleur, Tunable White, DimToWarm
• Fréquence PWM : 390 Hz – 3000 Hz

Gradation

• Fréquence PWM : 390 Hz – 3000 Hz

Fonctions / Caractéristiques

• Entrée poussoir isolée, modes DALI2 DT6 / DT8 et DimToWarm
• Modes DT6 et DT8 compatibles avec convertisseurs tension-courant
• Témoin LED d'alimentation
• Borniers pour conducteurs de 0,05 à 3 mm² (30 à 12 AWG)
• Fréquence PWM : 390 Hz – 3000 Hz
• Protections : inversion de polarité, court-circuit, circuit ouvert, surtensions
• Puissance de sortie par canal : 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Carte à circuits imprimés conformes UL

Configuration et mise en service
L'assemblage, le raccordement électrique, la configuration et la mise en service doivent être réalisés par du personnel qualifié conformément aux normes techniques applicables et à la réglementation en vigueur.

Caractéristiques techniques

• Référence produit : EK-GD2-DL-2-L-01
• Tensions d'entrée constantes : 12 Vdc, 24 Vdc, 48 Vdc
• Plage d'alimentation : 8 Vdc à 53 Vdc
• Interfaces de commande : DALI2 (IEC 62386), bouton-poussoir isolé (N/O)
• Nombre de canaux de sortie : 2
• Courant de sortie par canal : 6 A
• Puissance nominale par canal : 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• Charges supportées : LED mono-couleur, Tunable White, DimToWarm
• Plage de fréquence PWM : 390 Hz – 3000 Hz
• Fonctions de protection : inversion de polarité, court-circuit, circuit ouvert, protection contre les surtensions
• Borniers : 0,05 à 3 mm² (30 à 12 AWG)
• Interrupteurs DIP embarqués pour la sélection du mode (couper et rétablir l'alimentation après changement)
• Témoin d'alimentation
• Carte à circuits imprimés UL
