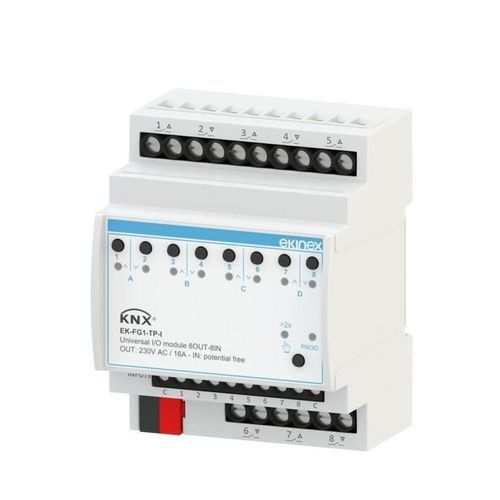

Module E/S KNX EK-FG1-TP-I

Description
L'Ekinex ÆVO EK-FG1-TP-I est un module E/S universel KNX conçu pour le contrôle des charges électriques et des actionneurs dans les installations industrielles et tertiaires. Il fournit des sorties relais bistables sans potentiel et des entrées analogiques/numériques configurables pour piloter l'éclairage, les vannes, les motorisations et les fonctions de climatisation depuis le bus KNX.

Données techniques
Alimentation

• Tension : 30 Vdc via bus KNX

Sorties

• Nombre : 8 (relais bistables)
• Tension : 230 V AC
• Courant : 16 A par sortie

Entrées

• Nombre : 8 (configurables analogique/numérique)
• Pour sondes de température passives (NTC 10 kΩ à 25°C)
• Pour interrupteurs, boutons ou capteurs conventionnels sans potentiel

Fourniture
Le produit comprend un connecteur pour la ligne bus KNX. Les sondes de température NTC passives sont à commander séparément.

Fonctions / Caractéristiques

• Boîtier en matériau plastique adapté au montage sur rail DIN
• Boutons et LED en façade pour commande locale et indication d'état
• Bouton et LED pour programmation / mode manuel-automatique en façade
• Branchement bus via borne KNX
• Branchement des charges via bornes à vis, section de câble jusqu'à 4 mm²
• Branchement des entrées via bornes à vis, section de câble jusqu'à 2,5 mm²
• Possibilité de commuter des phases différentes sur sorties adjacentes
• Largeur : 4 unités modulaires (1 UM = 18 mm)

Configuration et mise en service
La description des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 ou version ultérieure est requis pour la configuration et la mise en service. Application ETS : APEKFG1TPI##.knxprod

Caractéristiques / spécifications techniques

• Marque : Ekinex
• Modèle : EK-FG1-TP-I
• Nombre de sorties : 8 relais bistables
• Type de sorties : contacts relais bistables sans potentiel
• Tension de sortie : 230 V AC
• Courant par sortie : 16 A
• Nombre d'entrées : 8 (analogique/numérique, configurables)
• Entrées pour sondes : NTC 10 kΩ à 25°C
• Alimentation : bus KNX 30 Vdc (aucune alimentation auxiliaire requise)
• Montage : rail DIN 35 mm
• Boutons et LED en façade pour commande et indication
• Dimensions : 4 unités modulaires (1 UM = 18 mm)
• Code produit : EK-FG1-TP-I
