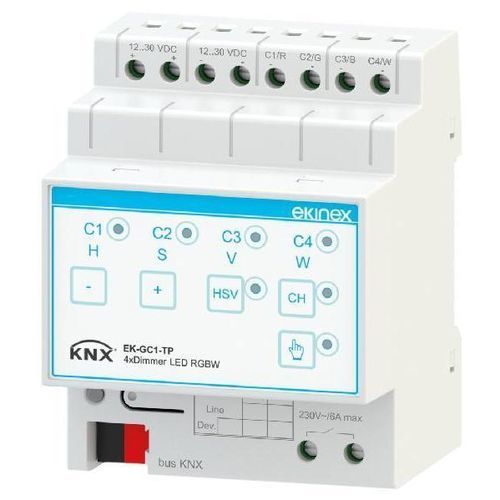

Module de variateur d'éclairage EK-GC1-TP

Description du produit
Le Ekinex EK-GC1-TP est un variateur LED RGBW 4 canaux permettant de réguler indépendamment quatre rubans LED en tension constante (12/24 Vdc) ou, alternativement, de contrôler l'intensité et la couleur d'un ruban RGB ou RGBW. La sélection des couleurs peut être effectuée en mode HSV ou RGB. L'appareil s'intègre à une installation KNX et se monte sur rail DIN 35 mm. Il est alimenté par le bus KNX pour la partie commande et nécessite une alimentation supplémentaire de 12–30 Vdc pour les charges contrôlées.

Données techniques

• Tension ruban LED: max 30 Vdc, courant total max 16 A
• Tension commande: fournie par bus KNX (30 Vdc)
• Nombre de sorties: 4
• Courant de charge max par canal: 4 A

Livraison
Livraison incluant un bornier pour la connexion au bus KNX et un bornier pour les sorties et l'alimentation des charges.

Fonctions / caractéristiques

• Boîtier en plastique, 4 modules (1 MU = 18 mm)
• Clavier à membranes avec LED d'état
• Bouton frontal de programmation et LED
• Bouton pour basculer les modes automatique / manuel
• Bouton CH pour commande individuelle ou simultanée des canaux
• Mode de contrôle des couleurs HSV / RGB
• Contact sec auxiliaire pour déconnecter l'alimentation des charges en veille
• Connexion à la ligne bus avec bornier KNX
• Bornes à vis pour sorties et alimentation 12–30 Vdc
• Montage sur rail DIN 35 mm (EN 60715), degré de protection IP20 (appareil installé)

Configuration et mise en service
La configuration et la mise en service requièrent ETS5 ou versions ultérieures. Programme d'application ETS: APEKGC1TP##.knxprod (## = release). La description détaillée des paramètres est fournie dans le manuel d'application du dispositif.

Caractéristiques techniques

• Modèle: EK-GC1-TP
• Application: gradation indépendante de 4 rubans LED ou contrôle intensité+couleur d'un ruban RGB/RGBW
• Alimentation compatible ruban LED: tension constante (12/24 Vdc), tension maximale 30 Vdc
• Courant total maximal: 16 A
• Nombre de sorties: 4
• Courant max par canal: 4 A
• Alimentation commande: fournie par bus KNX (30 Vdc)
• Alimentation supplémentaire requise pour les charges: 12–30 Vdc
• Interface manuelle: boutons à membrane et LED d'état; commutation auto/manual
• Modes de sélection de couleur: HSV ou RGB
• Fonctions programmables: scénarios, séquences prédéfinies, répétition de séquence, aléatoire, vitesse de gradation, temps de maintien
• Contact sec auxiliaire pour déconnexion d'alimentation en veille
• Connexions: bornier KNX pour le bus; borniers à vis pour sorties et alimentation
• Montage: rail DIN 35 mm (EN 60715)
• Taille: 4 MU (1 MU = 18 mm)
• Degré de protection: IP20 (appareil installé)
• Compatibilité ETS: ETS5 ou ultérieure; programme APEKGC1TP##.knxprod
