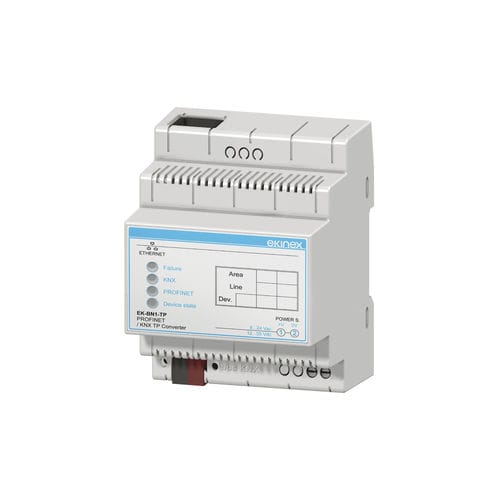

Module d'interface passerelle EK-BN1-TP

sur rail DINKNXEthernet

Description La passerelle Ekinex® PROFINET - KNX Gateway effectue la conversion de protocole entre un réseau de protocole PROFINET et un réseau KNX TP. L'appareil assure également la fonction d'esclave sur le réseau PROFINET. L'appareil dispose d'un module de communication KNX bus intégré et est conçu pour être monté sur un rail profilé de 35 mm ; il nécessite une alimentation auxiliaire pour fonctionner. Données techniques Alimentation électrique : 8...24 Vac ou 12...35 Vdc Consommation électrique à 24 Vdc : 3,5 VA Communication Côté KNX Port KNX (TP) isolé galvaniquement de l'alimentation électrique Mémoire de sauvegarde volatile avec tampon "image KNX" de 1440 octets. Côté PROFINET Port Ethernet (IEEE 802.3), connecteur RJ45, catégorie de câble au moins 5E Communication esclave PROFINET Échange de registres PROFINET Mémoire volatile de secours avec tampon "image PROFINET" de 1440 octets Fonctions / Caractéristiques Boîtier en plastique Montage sur rail profilé de 35 mm (selon EN 60715) Connexion à la ligne de bus via la borne KNX Dispositif avec 4 unités modulaires (1 UM = 18 mm) Degré de protection IP20 (dispositif installé) Poids 145 g
