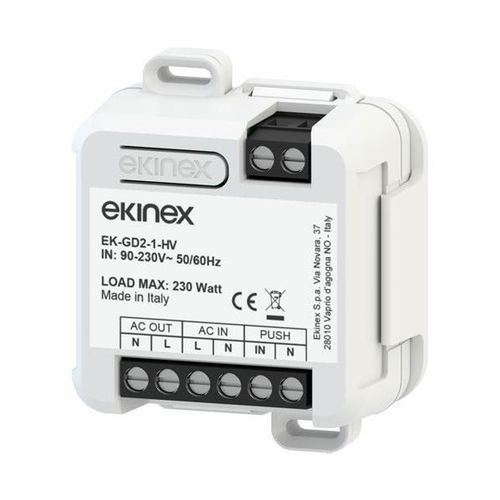

Module de variateur d'éclairage EK-GD2-1-HV

Description
Le EK-GD2-1-HV est un variateur mono‑canal à coupure de phase pour le réglage d'éclairage LED et halogène sur alimentation 90–230 Vac 50/60 Hz. Conçu pour l'installation en boîtiers de connexion, sur mur ou sur rail DIN, il prend en charge jusqu'à 230 W de sortie (voir Remarque pour charges électroniques).

Connexions
Bornes à vis pour la commande, l'alimentation et les charges ; entrée de commande par poussoir N.O. non isolé.

Données techniques

• Variateur mono‑canal avec sortie à coupure de phase
• Plage d'alimentation : 90–230 Vac 50/60 Hz
• Puissance de sortie maximale : 230 W
• Entrées de commande : poussoir N.O. non isolé
• Charge résistive maximale : 1 A
• Diamètre conducteur : 12–30 AWG (0,05–2,5 mm²)
• Température de stockage : -40 °C à 60 °C

Remarque
Pour les charges électroniques et/ou les LED, il est recommandé de considérer une puissance utilisable maximale réduite à environ la moitié de la valeur nominale pour garantir un fonctionnement fiable.

Fonctions / Caractéristiques

• Boîtier en plastique
• Appareil prévu pour installation libre en boîtiers de connexion ou sur mur
• Montage sur rail DIN 35 mm (porte-code inclus)
• Degré de protection IP10 (appareil installé)

Fonctions

• Gradation jusqu'à l'extinction complète (dim-to-dark)
• Niveau de luminosité minimal : 1%
• Courbe de sortie optimisée pour une gradation homogène

Configuration et mise en service
Bornes à vis pour la commande, l'alimentation et les charges permettant un câblage simple ; accessoires de montage et réglages fournis pour une mise en service rapide.

Caractéristiques / spécifications techniques

• Modèle : EK-GD2-1-HV
• Type : variateur mono‑canal à coupure de phase
• Plage d'alimentation : 90–230 Vac 50/60 Hz
• Puissance de sortie maximale : 230 W (la fiche produit mentionne également jusqu'à 220 W par endroits)
• Pour charges électroniques/LED : considérer la puissance maximale comme réduite à la moitié de la valeur nominale
• Entrées de commande : poussoir N.O. non isolé
• Charge résistive maximale : 1 A
• Diamètre conducteur : 12–30 AWG (0,05–2,5 mm²)
• Niveau de luminosité minimal : 1%
• Température de stockage : -40 °C à 60 °C
• Degré de protection (installé) : IP10
• Montage : installation libre en boîtiers de connexion ou sur mur, ou sur rail DIN 35 mm (porte-code inclus)
• Boîtier : plastique
