Module de variateur d'éclairage EK-GD1-DL-4-L-01

Description

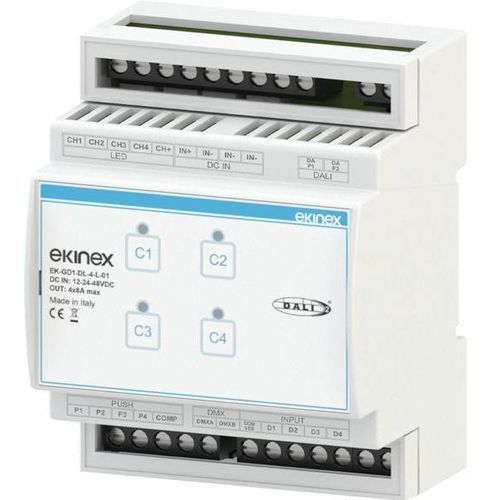

Le EK-GD1-DL-4-L-01 est un variateur DALI 2 à 4 canaux alimenté en 12/24/48 Vdc. Il propose un dimming PWM optimisé contre le scintillement pour installations LED basse tension et prend en charge la commande de luminosité, le Tunable White (TW) et le contrôle couleur RGB/RGBW (DT6 et DT8) via des entrées bus DALI 2 conformes à la norme IEC 62386. Les modes de fonctionnement sont configurés localement par un sélecteur dip-switch, adapté à l'intégration dans des systèmes d'éclairage architecturaux.

Données techniques
Entrées

• Tensions d'entrée constantes : 12 Vdc, 24 Vdc, 48 Vdc
• Plage de tension d'alimentation : 8 ÷ 53 Vdc

Sorties

• Nombre de sorties : 4 canaux PWM
• Tension de sortie PWM : 12/24/48 Vdc
• Types de charge pris en charge : monochrome, Tunable White (TW), RGB, RGBW (DT6 et DT8)
• Courant de sortie par canal : 0 A ÷ 8 A
• Mode mono-canal : jusqu'à 32 A (max. 1536 W @48 Vdc)
• Puissance nominale par canal : 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)

Contrôle

• Interfaces de commande : DALI2 DT6/DT8, 0-10V / 1-10V (actif/passif), PUSH, potentiomètre linéaire, interrupteur, capteur, coupure de phase, DMX512A-RDM, BLE

Remarques sur le scintillement
Le comportement en matière de scintillement a été caractérisé sur l'ensemble de la plage de gradation. Les résultats identifient les zones à faible risque et sans effet observable selon les recommandations IEEE 1789-2015 ; consulter les données produit pour les performances selon la fréquence.

Fonctions / caractéristiques

• Entrées PUSH isolées et prise en charge du 0-10V/1-10V actif et passif via potentiomètre
• Prise en charge d'interrupteurs, capteurs, contrôle par coupure de phase, DALI2 DT6/DT8, DMX512A-RDM et BLE
• Fonction maître/esclave via DMX512A-RDM
• LED d'état pour chaque canal de sortie et pour la configuration
• Fréquences PWM sélectionnables : 390 Hz, 3000 Hz, 10000 Hz
• Protections : inversion de polarité, court-circuit, circuit ouvert et surtensions
• Sélecteur dip-switch local pour le réglage du mode de fonctionnement

Configuration et mise en service
La configuration et la mise en service doivent être réalisées conformément au projet d'automatisation du bâtiment par un professionnel qualifié afin d'assurer l'adressage, l'intégration de commande et la conformité sécurité.

Caractéristiques / spécifications techniques

• Référence : EK-GD1-DL-4-L-01
• Standard DALI : DALI 2 (entrées conformes IEC 62386)
• Tensions d'entrée supportées : 12 Vdc, 24 Vdc, 48 Vdc
• Plage d'alimentation : 8 ÷ 53 Vdc
• 4 sorties PWM adaptées aux charges LED 12/24/48 Vdc
• Types de charge compatibles : monochrome, Tunable White (TW), RGB, RGBW (DT6 et DT8)
• Courant de sortie par canal : 0 ÷ 8 A (mono-canal jusqu'à 32 A)
• Puissance nominale par canal : 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)
• Commandes : DALI2 DT6/DT8, 0-10V/1-10V, PUSH, potentiomètre, interrupteur, capteur, coupure de phase, DMX512A-RDM, BLE
• Fréquences PWM : 390 Hz, 3000 Hz, 10000 Hz
• Protections : inversion de polarité, court-circuit, circuit ouvert, surtensions
• LED indicatrices et dip-switch local pour sélection du mode
• Maître/esclave via DMX512A-RDM
• Performances de scintillement caractérisées selon IEEE 1789-2015
