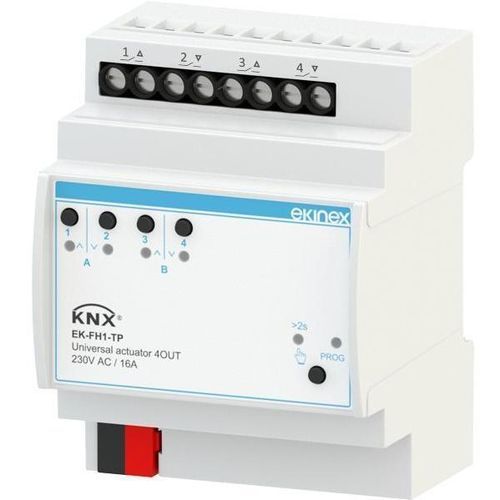

Actionneur rail DIN EK-FH1-TP

Description
Actionneur universel KNX EK-FH1-TP de la série ÆVO, conçu pour commander jusqu'à quatre groupes de charges électriques distincts (ex. éclairage, vannes) ou jusqu'à deux actionneurs motorisés (ex. stores, vannes 3 voies) de manière indépendante ou combinée. L'appareil dispose de sorties à contacts sans potentiel avec relais bistables qui conservent l'état de commande même en cas de perte d'alimentation du bus.

Fonctions opérationnelles
Le module est équipé de boutons-poussoirs pour la commande locale et de LED pour l'indication d'état ; un bouton permet l'alternance entre fonctionnement automatique et manuel. Il intègre un module de communication KNX et est conçu pour un montage sur rail DIN 35 mm. L'alimentation se fait via le bus KNX (aucune alimentation auxiliaire requise).

Données techniques

• Alimentation : 30 V DC via le bus KNX
• Sorties : 4 (relais bistables)
• Tension de sortie : 230 V AC
• Courant : 16 A par sortie

Fourniture
La fourniture comprend une borne pour la connexion à la ligne bus KNX.

Fonctions / Caractéristiques

• Boîtier en matériau plastique
• Boutons et LED en façade pour commande locale et indication d'état des sorties
• Bouton et LED en façade pour programmation ou basculement manuel/automatique
• Connexion du bus via bornier KNX
• Connexion des charges via bornes à vis pour section de câble jusqu'à 4 mm²
• Possibilité de connecter des phases différentes sur des sorties adjacentes
• Largeur : 4 modules (1 UM = 18 mm)

Configuration et mise en service
Une description détaillée des paramètres figure dans le manuel applicatif du dispositif. Pour la configuration et la mise en service, ETS5 ou versions supérieures est requis. Application ETS : APEKFH1TP##.knxprod

Caractéristiques / Spécifications techniques

• Marque : Ekinex
• Série : ÆVO
• Type : Actionneur universel KNX
• Modèle (référence produit) : EK-FH1-TP
• Nombre de sorties : 4 relais bistables
• Tension nominale de sortie : 230 V AC
• Courant maximal par sortie : 16 A
• Alimentation : via bus KNX (30 V DC), sans alimentation auxiliaire
• Connexions des charges : bornes à vis, jusqu'à 4 mm²
• Commande locale et programmation via boutons et LED
• Montage : rail DIN 35 mm
• Largeur : 4 modules (1 UM = 18 mm)
• Programmation : application ETS fournie (APEKFH1TP##)
