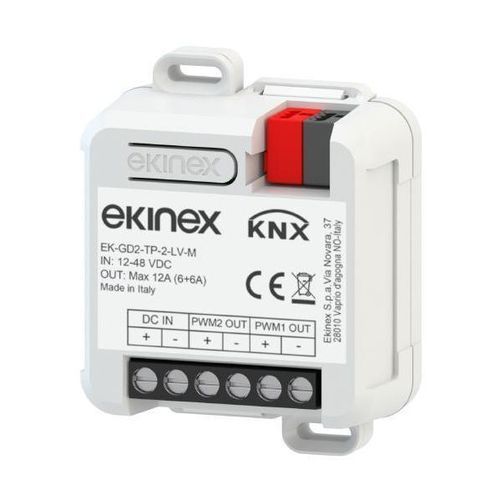

Module de variateur d'éclairage EK-GD2-TP-2-LV-M

Description
L'EK-GD2-TP-2-LV-M est un variateur KNX 2 canaux pour charges LED, offrant un contrôle de l'éclairement en PWM optimisé pour bandes LED dimmables et monochromes. Il intègre un module de communication KNX SELV 30 Vdc certifié KNX. Appareil prévu pour montage sur rail DIN ou en encastré, avec possibilité de mise en parallèle des sorties pour augmenter la puissance totale.

Données techniques
Entrée

• Tension d'entrée constante : 12/24/48 Vdc
• Plage d'alimentation : 10,8 Vdc – 52,8 Vdc
• Courant d'entrée maximal : 12 A

Sorties

• Sortie PWM : 12/24/48 Vdc
• Courant de sortie : 6 A par canal (jusqu'à 12 A en parallèle de deux canaux)
• Puissance nominale par canal : 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)

Gradation

• Fréquence PWM réglable : 250 Hz à 6 kHz
• Plage de gradation : 1–100%

Alimentation

• Bornier d'alimentation incluant la connexion au bus KNX

Fonctions / Caractéristiques

• Commande ON/OFF et réglage d'intensité pour circuits d'éclairage, individuels ou groupés
• Fréquence PWM sélectionnable via ETS (250 Hz – 6 kHz)
• Réglage des temps de fade-in/fade-out, niveaux min/max et courbes linéaire/logarithmique via ETS
• Allumage/extinction doux ou instantané avec délais programmables
• Possibilité de mise en parallèle des sorties pour augmenter la puissance
• Comportement après rétablissement de l'alimentation configurable; paramètres téléchargeables via ETS
• Canaux configurables en indépendants, parallèles ou copie d'un autre canal via ETS
• Fonctions verrouillage, fonctionnement forcé, éclairage palier, scénarios, mode nuit, compteurs et fonctions logiques par canal (configurables via ETS)
• Alerte en cas de coupure de courant
• Sortie auxiliaire via relais externe avec état transmis sur KNX
• Mode installateur (bus KNX actif) : appui ~2 s sur le bouton de programmation pour activer/désactiver la LED de programmation et le clignotement de la charge (~1 s)

Conditions environnementales et autres caractéristiques

• Température de fonctionnement : -20 °C à +40 °C
• Température de stockage : -40 °C à +60 °C
• Température de transport : -40 °C à +60 °C
• Température maximale admissible du boîtier (tc) : 50 °C
• Humidité relative : jusqu'à 91% sans condensation
• Indice de protection : IP00 (IP20 en boîtier de connexion ou armoire)
• Câblage alimentation et charge : 0,05 – 2,5 mm² (30 – 12 AWG)
• Câblage bus KNX : 0,6 – 0,8 mm² (19 – 18 AWG)
• Dénudage : 8,0 mm
• Boîtier plastique
• Montage : boîtier encastré ou rail DIN (accessoire fourni)
• Poids : 37 g
• Dimensions (L×H×P) : 53 × 61 × 29 mm

Configuration et mise en service
Une description détaillée des paramètres est disponible dans le manuel d'application. ETS5 ou version supérieure est requis pour la configuration et la mise en service. Programme d'application pour ETS : APEKGDXTPXLVM##.knxprod (## = version).

Spécifications techniques

• Type de produit : variateur KNX 2 canaux PWM pour charges LED
• Charges compatibles : bandes LED dimmables et charges LED monochromes
• Tensions d'entrée prises en charge : 12 / 24 / 48 Vdc (plage 10,8 – 52,8 Vdc)
• Courant d'entrée maximal : 12 A
• Courant de sortie par canal : 6 A (jusqu'à 12 A en parallèle)
• Puissance nominale par canal : 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• Fréquence PWM : réglable 250 Hz – 6 kHz
• Plage de gradation : 1–100%
• Montage : rail DIN ou boîtier encastré (accessoire fourni)
• Bus KNX : module de communication intégré SELV 30 Vdc, certifié KNX
• Degré de protection : IP00 (IP20 en boîtier/armoire)
• Température de fonctionnement : -20 °C à +40 °C
• Poids & dimensions : 37 g; 53 × 61 × 29 mm (L×H×P)
