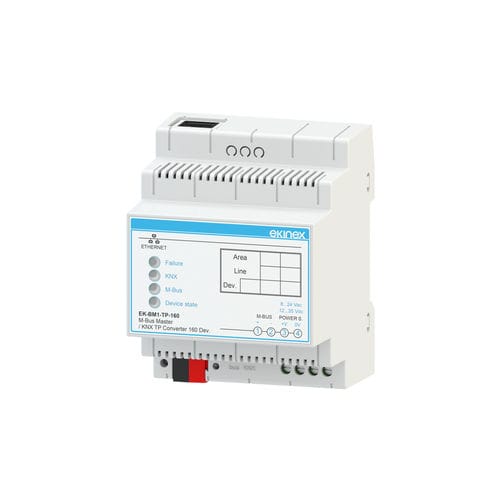

Module d'interface passerelle EK-BM1-TP-20

sur rail DINKNXM-Bus

Description La passerelle Ekinex® M-Bus - KNX Gateway effectue la conversion de protocole entre un réseau de protocole M-Bus et un réseau KNX TP. L'appareil assure également la fonction de maître sur le réseau M-Bus. Des versions sont disponibles pour les réseaux comportant jusqu'à 20, 40, 80 et 160 dispositifs esclaves M-Bus connectés. L'appareil dispose d'un module intégré de communication par bus KNX et est conçu pour être monté sur un rail profilé de 35 mm ; il nécessite une alimentation auxiliaire pour fonctionner. Données techniques Alimentation : à partir du réseau M-Bus Consommation électrique à 24 Vdc 3,5 VA (sans charge) 4, 5, 8 ou 14 VA (resp. avec 20, 40, 80 ou 160 appareils M-Bus) Communication Côté KNX Port KNX (TP) isolé galvaniquement de l'alimentation électrique Mémoire de sauvegarde volatile avec tampon "image KNX" de 1440 octets Côté M-Bus Port M-Bus (version filaire, câble bifilaire) Vitesse de communication 300 à 9600 bauds Adressage des dispositifs de 1 à 250 Lecture de variables par mappage du dispositif esclave M-Bus Support de la mémoire volatile avec un tampon "image M-Bus" de 1440 octets Configuration Port Ethernet (IEEE 802.3), connecteur RJ45, catégorie de câble au moins 5E Livraison Une borne pour le raccordement à la ligne de bus est incluse dans la livraison. Plus d'informations M-Bus (Meter-Bus) est une norme pour la lecture à distance des données des compteurs de chaleur, d'électricité, de gaz et d'eau. M-Bus est entièrement conforme à la norme UNI CEI EN 13757 : Systèmes de communication pour compteurs et télérelève, parties 2 (niveau physique et connexion) et 3 (niveau application dédiée).
