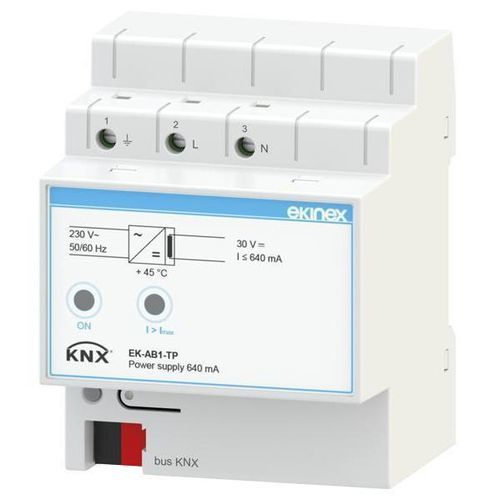

Alimentation électrique AC/DC EK-AB1-TP

sur rail DINréguléeà sortie simple

Description
L'Ekinex® EK-AB1-TP est une alimentation de bus KNX 640 mA qui fournit et surveille la tension de bus 30 Vdc nécessaire au fonctionnement KNX. Une self intégrée assure le découplage entre l'alimentation et la ligne de bus. Sur une ligne alimentée par une unité 640 mA, un maximum de 64 appareils KNX peuvent être raccordés. La sortie est protégée contre les surcharges et les courts-circuits, garantissant un fonctionnement stable pour les installations d'automatisation du bâtiment.

Données techniques

• Tension d'entrée : 230 Vac, 50/60 Hz
• Absorption : 22 W
• Perte : < 3 W
• Tension de sortie (bus KNX) : 30 Vdc
• Courant nominal (sortie totale) : 640 mA
• Temps de buffer : 200 ms

Livraison
La livraison comprend un bornier pour la connexion au bus.

Fonctions / caractéristiques

• Boîtier en plastique
• Connexion à la ligne de bus avec bornier KNX
• Raccordement de l'alimentation 230 Vac par borniers à vis
• Classification climatique : 3K5 et classification mécanique : 3M2 (selon EN 50491-2)
• Degré de pollution 2 (selon IEC 60664-1)
• Classe de sécurité II
• Installation sur rail 35 mm (selon EN 60715)
• 4 modules modulaires (1 MU = 18 mm)
• Indice de protection IP20 (appareil installé)
• Poids : 150 g (EK-AB1-TP)

Configuration et mise en service
L'appareil ne nécessite aucune configuration. Programme application ETS : APEKAB1TP##.knxprod (## = release).

Spécifications techniques

• Modèle : EK-AB1-TP
• Tension d'entrée : 230 Vac, 50/60 Hz
• Tension de sortie : 30 Vdc (bus KNX)
• Courant nominal de sortie : 640 mA
• Absorption : 22 W ; Perte < 3 W
• Temps de buffer : 200 ms
• Installation : rail DIN 35 mm ; 4 modules modulaires (1 MU = 18 mm)
• Indice de protection : IP20 (appareil installé)
• Poids : 150 g
