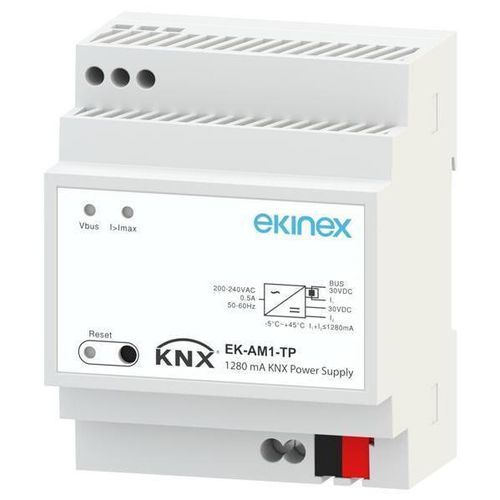

Alimentation électrique AC/DC EK-AM1-TP

DCsur rail DINrégulée

Présentation
L'alimentation Ekinex EK-AM1-TP fournit et surveille le 30 Vdc nécessaire au fonctionnement du bus KNX. Une bobine intégrée découple l'alimentation de la ligne de bus. La sortie bénéficie d'une protection contre les surcharges et les courts-circuits. Une sortie auxiliaire 30 Vdc est disponible ; le courant total fourni par les deux sorties (ligne KNX + auxiliaire) ne doit pas dépasser 1280 mA. L'appareil prend en charge de courtes interruptions du réseau jusqu'à 200 ms.

Données techniques

• Modèle : EK-AM1-TP
• Tension d'alimentation : 230 Vac, 50/60 Hz
• Consommation : 39 W
• Pertes : < 3 W
• Tension sur la ligne de bus : 30 Vdc +1/-2 Vdc (SELV)
• Tension sortie auxiliaire : 30 Vdc
• Courant nominal (sorties totales) : 1280 mA
• Temps de maintien / interruptions courtes prises en charge : 200 ms

Fonctions / Caractéristiques

• Boîtier en plastique
• Connexion à la ligne de bus via borne KNX
• Connexion alimentation auxiliaire via borniers à vis dédiés
• Connexion alimentation principale via borniers à vis
• Protection contre les surcharges et les courts-circuits sur les sorties
• Découplage par bobine entre alimentation et ligne de bus
• Degré de protection IP20 (appareil installé)
• Classification climatique 3K5 et mécanique 3M2 (EN 50491-2)
• Degré de pollution 2 (IEC 60664-1)
• Classe de protection I
• Montage sur rail DIN 35 mm (EN 60715)
• Largeur : 4 modules (1 UM = 18 mm)
• Poids : 320 g

Configuration et mise en service
L'alimentation ne nécessite pas de configuration via ETS®. Le fichier d'application APEKAM1TP ##.knxprod (## = version) est disponible pour ajouter l'appareil à un projet ETS. Pour la mise en service, alimentez la ligne d'entrée à laquelle l'appareil est connecté ; la LED verte marquée « Vbus » indique le bon fonctionnement.

Modèle / Référence

• Modèle : EK-AM1-TP
• Fabricant : Ekinex
