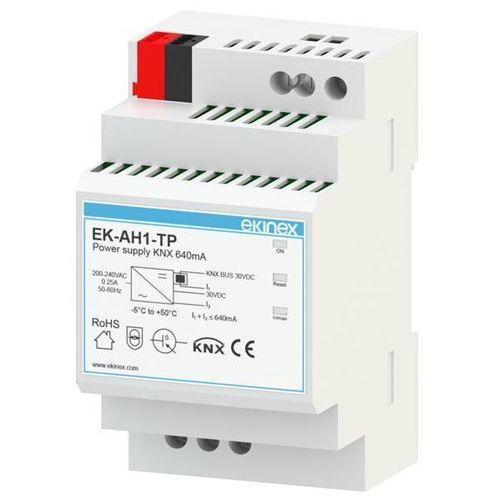

Alimentation électrique AC/DC EK-AH1-TP
sur rail DINréguléeà deux sorties

Alimentation électrique AC/DC - EK-AH1-TP - ekinex® - sur rail DIN / régulée / à deux sorties
Alimentation électrique AC/DC - EK-AH1-TP - ekinex® - sur rail DIN / régulée / à deux sorties
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ekinex®

Caractéristiques

Type
AC/DC
Pose
sur rail DIN
Sortie
à deux sorties, régulée
Applications
pour installation immotique
Autres caractéristiques
KNX, de sécurité
Tension d'entrée

Max: 230 V

Min: 200 V

Tension de sortie

Max: 31,5 V

Min: 28,5 V

Courant

0,64 A

Puissance

20 W

Description

Description
L'Ekinex® EK-AH1-TP est une alimentation pour bus KNX qui génère et surveille la tension 30 Vdc requise pour les installations KNX. Elle intègre une bobine de découplage entre l'alimentation et la ligne bus et fournit des protections contre les surtensions, surintensités et courts-circuits. Une sortie auxiliaire 30 Vdc supplémentaire permet d'alimenter d'autres appareils SELV. Le courant total disponible sur la sortie bus et la sortie auxiliaire est limité à 640 mA. L'appareil supporte de courtes interruptions du réseau.

Données techniques
  • Tension d'alimentation : 200–230 Vac, 50/60 Hz
  • Consommation : 20 W
  • Pertes : < 3 W
  • Tension sur la ligne bus : 30 Vdc ±5% (SELV)
  • Tension sortie auxiliaire : 30 Vdc
  • Courant nominal (sorties totales) : 640 mA
  • Temps de tampon : 200 ms

Alimentation
Bornier prévu pour la connexion directe à la ligne KNX.

Fonctions / Caractéristiques
  • Boîtier plastique
  • Connexion bus via bornier KNX
  • Connexion d'alimentation auxiliaire via borniers à vis dédiés
  • Entrée d'alimentation via borniers à vis
  • Indice de protection : IP20 (appareil installé)
  • Classe climatique : 3K5 ; Classe mécanique : 3M2 (EN 50491-2)
  • Degré de pollution 2 (IEC 60664-1)
  • Classe de sécurité II
  • Montage sur rail DIN 35 mm (EN 60715)
  • Largeur : 3 modules (1 UM = 18 mm)
  • Poids : 195 g

Configuration et mise en service
Aucune configuration de l'appareil n'est nécessaire. Programme ETS : APEKAB1TP##.knxprod (## = release).

Caractéristiques techniques
  • Modèle : EK-AH1-TP
  • Marque : Ekinex
  • Tension d'alimentation : 200–230 Vac, 50/60 Hz
  • Consommation : 20 W
  • Pertes : < 3 W
  • Tension bus : 30 Vdc ±5% (SELV)
  • Tension sortie auxiliaire : 30 Vdc
  • Courant nominal (sorties totales) : 640 mA
  • Protections : surtension, surintensité, court-circuit
  • Temps de tampon : 200 ms
  • Indice de protection : IP20 (installé)
  • Classe climatique : 3K5 ; Classe mécanique : 3M2 (EN 50491-2)
  • Degré de pollution : 2 (IEC 60664-1)
  • Classe de sécurité : II
  • Montage : rail DIN 35 mm (EN 60715)
  • Largeur : 3 modules (1 UM = 18 mm)
  • Poids : 195 g
  • Programme ETS : APEKAB1TP##.knxprod
