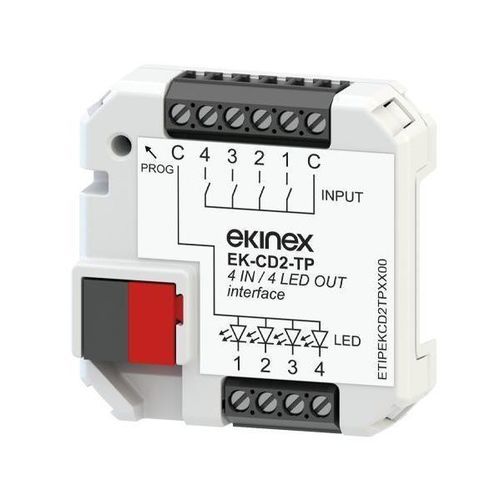

Module E/S KNX EK-CD2-TP

Description
L'Ekinex® EK-CD2-TP est une interface universelle KNX utilisable en tant qu'entrées et/ou sorties. Le dispositif offre :

• des entrées pour connecter des interrupteurs conventionnels, des boutons-poussoirs ou des capteurs non communicants, ou des signaux binaires fournis par d'autres dispositifs, pour commander et contrôler des fonctions du bus KNX
• des sorties de commande pour piloter des LED à faible consommation

La tension d'interrogation des canaux est fournie en interne. Le dispositif intègre un module de communication KNX et est conçu pour un montage encastré mural ou sur rail profilé 35 mm à l'aide d'un support. L'alimentation est assurée par le bus KNX sans alimentation auxiliaire requise.

Alimentation

• Alimentation 30 Vdc via le bus KNX
• Consommation du bus < 10 mA

Fourniture
La fourniture comprend une borne pour le raccordement à la ligne bus KNX.

Accessoires
Support pour montage sur rail profilé 35 mm (réf. EK-SMG-35) et ressort pour l'accrochage arrière sur dispositifs muraux Ekinex® (réf. EK-MAR-...) disponibles séparément.

Fonctions / Caractéristiques

• Boîtier en matière plastique
• Bouton et LED de programmation sur le boîtier
• Connexion au bus via borne KNX
• Raccordement des entrées et sorties par bornes à vis
• Degré de protection IP20 (dispositif installé)
• Poids 20 g

Configuration et mise en service
Une description détaillée des paramètres est disponible dans le manuel applicatif du dispositif. ETS5 2.0 ou versions ultérieures est requis pour la configuration et la mise en service. Programme applicatif pour ETS : APEKCD2TP##.knxprod (## = version).

Caractéristiques techniques

• Modèle : EK-CD2-TP
• Type : interface KNX universelle avec fonctions entrées/sorties
• Configuration : 4 entrées / 4 sorties (4 IN / 4 OUT)
• Alimentation : 30 Vdc via le bus KNX
• Consommation : < 10 mA depuis le bus
• Sorties conçues pour piloter des LED à faible consommation
• Module de communication KNX intégré
• Montage : encastré mural ou sur rail profilé 35 mm avec support
• Connexions : borne bus KNX ; bornes à vis pour entrées/sorties
• Bouton et LED de programmation intégrés
• Degré de protection : IP20 (dispositif installé)
• Poids : 20 g
