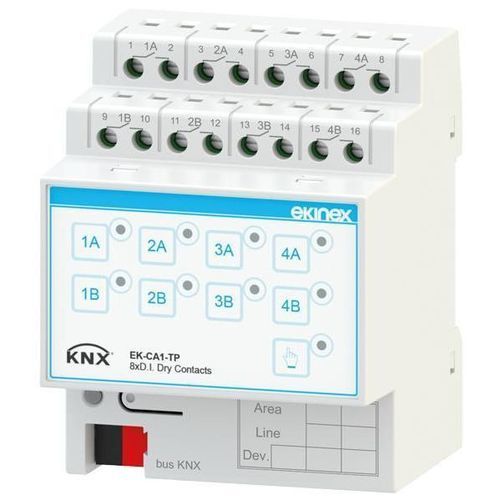

Module d'entrée KNX EK-CA1-TP

Description
L'Ekinex EK-CA1-TP est un module d'entrée sur rail DIN avec 8 canaux analogiques/binaires indépendants pour l'interface de contacts sans potentiel ou de sondes de température NTC passives vers un bus KNX. Il permet l'acquisition de commandes et d'états à partir d'interrupteurs, boutons-poussoirs ou capteurs non communicants et convertit ces signaux en telegrammes KNX. La tension d'interrogation des entrées est générée en interne. Le dispositif intègre un module de communication KNX et est alimenté par le bus KNX (aucune alimentation auxiliaire requise).

Données techniques (résumé)

• Alimentation : 30 Vdc via bus KNX
• Consommation du bus : < 13 mA
• Puissance sur bus : 320 mW
• Entrées : 8 canaux indépendants
• Tension d'interrogation des entrées : < 11 V
• Courant d'interrogation des entrées : < 5 mA

Fourniture
La livraison comprend un bornier pour le raccordement à la ligne bus KNX.

Fonctions / Caractéristiques

• Commande on/off d'appareils individuels ou groupés
• Détection d'états de contacts de signalisation (appareils de sécurité, alarmes, etc.)
• Rappel et mémorisation de scénarios
• Envoi sur le bus de valeurs mesurées (température, luminosité, etc.)
• Fonctionnement forcé (verrouillage)
• Comptage d'impulsions et d'actions
• Gradation d'appareils d'éclairage
• Commande de volets et stores (volets roulants, stores vénitiens, rideaux, etc.)
• Mesure de la température de l'air ambiant via une sonde passive (NTC 10 kΩ à 25 °C) avec possibilité d'envoi sur le bus
• Régulation de la température ambiante : 2 points (on/off) ou proportionnelle (PWM ou continue)
• 4 fonctions logiques (AND, OR, XOR) avec 4 objets logiques d'entrée chacune
• Boîtier en matière plastique
• Bouton de programmation et LED en face avant
• Clavier à membrane avec LED d'état des entrées
• Raccordement au bus via bornier KNX
• Raccordement des entrées via bornes à vis
• Montage sur rail DIN 35 mm (selon EN 60715)
• Largeur : 4 modules (1 UM = 18 mm)
• Indice de protection : IP20 (dispositif installé)
• Poids : 145 g

Configuration et mise en service
La configuration et la mise en service requièrent ETS5 ou versions ultérieures. Programme applicatif ETS : APEKCA1TP## (## = version). Une description détaillée des paramètres est disponible dans le manuel applicatif du dispositif.

Caractéristiques / spécifications techniques

• Marque : Ekinex
• Modèle : EK-CA1-TP
• Typologie : entrée analogique/binaire 8 canaux pour bus KNX
• Alimentation : 30 Vdc via bus KNX
• Consommation sur le bus : < 13 mA
• Puissance sur le bus : 320 mW
• Entrées : 8 canaux indépendants
• Tension d'interrogation : < 11 V
• Courant d'interrogation : < 5 mA
• Sonde de température compatible : NTC 10 kΩ à 25 °C
• Montage : rail DIN 35 mm
• Largeur : 4 modules (1 UM = 18 mm)
• Indice de protection : IP20
• Poids : 145 g
