Caillebotis en acier

pour grille de caniveauà haute résistance

Information produit

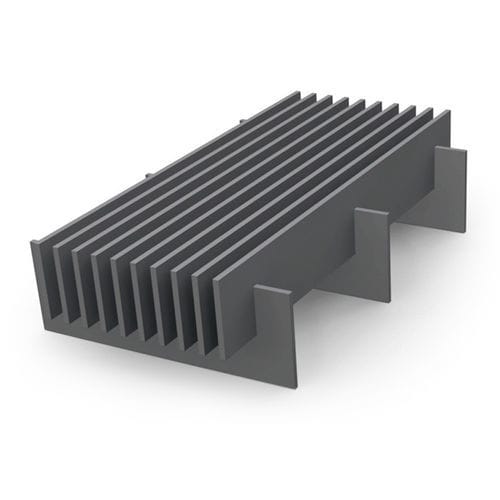

Les caillebotis à lames débordantes MEISER sont des caillebotis pressés dont les barres transversales dépassent au‑dessus des barreaux porteurs. L’accentuation des barres transversales donne au panneau un aspect « peigne » élégant et allégé en réduisant la visibilité des barreaux porteurs. L’espacement et le nombre des barreaux porteurs sont adaptables aux exigences de charge ; plusieurs variantes d’espacement des barres transversales sont disponibles.

Utilisations
Applications typiques : revêtements intérieurs et éléments architecturaux nécessitant une forte valeur esthétique : grilles de climatisation, caches de gaines de chauffage, grilles de caniveau de qualité, revêtements de façade pour souligner les lignes horizontales ou verticales et éléments brise‑soleil. Le choix des matériaux et des finitions permet d’adapter le produit à des usages intérieurs ou extérieurs.

Données techniques
Mailles standards
Barreau porteur → options de barre transversale : 21,00 mm | 11,1 / 16,7 / 22,2 / 33,3 mm ; 22,20 mm | 11,1 / 16,7 / 22,2 / 33,3 mm ; 33,30 mm | 11,1 / 16,7 / 22,2 / 33,3 mm ; 66,60 mm | 11,1 / 16,7 / 22,2 / 33,3 mm ; 99,90 mm | 11,1 / 16,7 / 22,2 / 33,3 mm.

Profils standards des barreaux porteurs
Exemples : 30/2, 35/2, 40/2, 45/2, 50/2 (2 mm) et 30/3, 35/3, 40/3, 45/3, 50/3 (3 mm).

Accessoires / fixations

• Platines perforées soudées : Platines perforées soudées selon spécifications client ; les vis sont fournies par le client.
• Fixation Hilti : Étrier supérieur et inférieur assemblés ; haute résistance aux vibrations et pose possible par une seule personne.
• Fixation B : Étrier supérieur, étrier inférieur, vis M8x60 et écrou carré M8.
• Fixation B 10 : Étrier supérieur, vis six pans creux, étrier inférieur et écrou.

Références / exemples d'applications
Exemples d'installations : centres commerciaux, opéras, musées, zones piétonnes et musées d'art (ex. Liezen, Vichy, Munich, Kaufbeuren, Moritzburg).

Caractéristiques / spécifications techniques

• Type : Caillebotis pressé à lames débordantes (barres transversales saillantes).
• Aspect : Apparence en peigne, mise en valeur des barres transversales, barreaux porteurs visuellement réduits.
• Usages : Revêtements intérieurs (grilles HVAC, puits de chauffage), grilles de caniveau de qualité, revêtement de façade, brise‑soleil.
• Matériaux et finitions : Différents matériaux et traitements de surface disponibles ; profils spéciaux pour les barres transversales possibles.
• Adaptabilité : Espacement et nombre de barreaux ajustables selon les exigences statiques ; plusieurs options d’espacement des barres transversales.
• Mailles et profils standards : listes fournies ci‑dessus.
