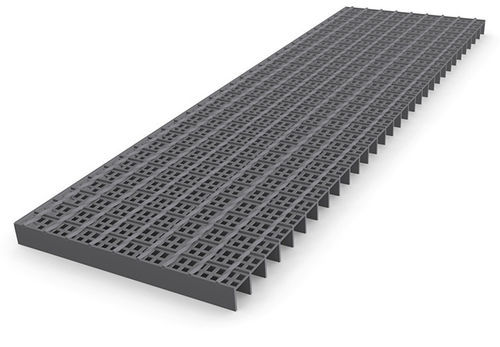

Caillebotis en tôle perforée

pour marche d'escalierpour passerellepour passerelle industrielle

Description
Pour des raisons techniques, il n’est pas possible d’obtenir des mailles très étroites avec des caillebotis électroforgés. Si le client souhaite toutefois utiliser des caillebotis électroforgés tout en empêchant la chute de pièces de petite taille, le caillebotis électroforgé MEISER avec bandes de tôle perforée soudées entre les barreaux porteurs constitue une solution économique à maillage serré. Les perforations de la tôle sont d’un diamètre maximal de 8 mm pour obtenir une maille très serrée. Ce caillebotis satisfait la norme espagnole n° 486/1997 (BO 23 avril 1997, n° 97/1997).

Spécifications
Profils des barreaux porteurs standards
Barreau porteur | Barre insérante 1 | Barre insérante 2
34,30 | 38,1 | 50,8

Mailles standards
Barreau porteur 2 mm | Barreau porteur 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

Accessoires / fixations

• Fixation Double B : Constituée de 2 étriers supérieurs, d’un étrier inférieur, de 2 vis TH et de 2 écrous carrés.
• Platines perforées et soudées : Platines perforées soudées selon les spécifications du client ; les vis sont fournies par le client. L’exécution et la position des pastilles perforées dépendent de la sollicitation du caillebotis et des possibilités de fixation sur site.
• Fixation par goujon et platine : Composée d’un goujon et d’une bride de retenue ; disponible aussi en version X-BT pour environnements hautement corrosifs ; version prémontée X-GR RU disponible.
• Éléments de liaison : Composés d’un élément supérieur et inférieur avec filetage et d’une vis Allen (utilisables uniquement pour encadrements plats).
• Fixation Hilti : Étrier supérieur et inférieur reliés entre eux ; grande résistance aux vibrations et montage aisé par une seule personne pour réduire le temps de pose.
• Fixation B : Étrier supérieur, étrier inférieur, vis TH M8 x 60 et écrou carré M8.
• Fixation B 10 : Étrier supérieur, vis hexagonale intérieure, étrier inférieur et écrou.
• Fixation S : Vis à tête fraisée, étrier inférieur et écrou carré.
• Fixation de sécurité A : Partie supérieure de sécurité, étrier inférieur, vis TH et écrou carré.
• Fixation de sécurité D : Partie supérieure de sécurité, étrier inférieur, vis TH et écrou carré.

Caractéristiques / spécifications techniques

• Perforations tôle : diamètres jusqu'à 8 mm maximum (permet d'obtenir un caillebotis à mailles serrées).
• Conformité : satisfait la norme espagnole n° 486/1997 (BO 23 avril 1997, n° 97/1997).
• Profils des barreaux porteurs standards : Barreau porteur 34,30 ; barres insérantes 38,1 et 50,8.
• Mailles standards (exemples) : 25/2, 25/3 ; 30/2, 30/3 ; 40/2, 40/3.
• Solution économique pour éviter la chute de pièces de petite taille tout en conservant la structure de caillebotis électroforgé.
