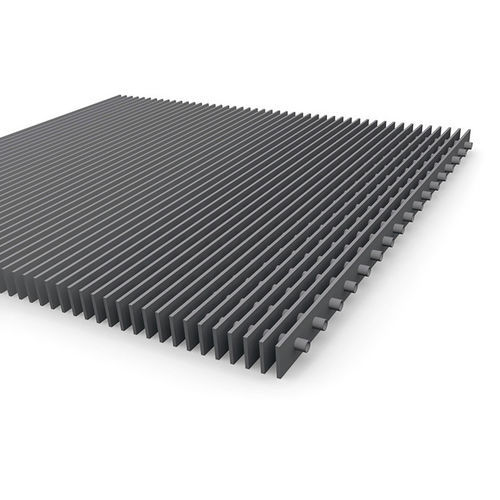

Caillebotis en aluminium

en acier inoxydableen acier galvanisé à chaudpour passerelle

Information produit Les caillebotis à lamelles MEISER se distinguent du caillebotis classique: la fonction de la traverse est assurée par un tube inséré au centre des barreaux porteurs, conférant un aspect net et esthétique. Ce type est en principe fourni sans encadrement pour préserver le design et convient moins bien aux grandes portées. À noter: longueurs des barreaux porteurs et barrettes ≤1 200 mm en production courante.

Matériaux et usages fréquents Les caillebotis à lamelles sont souvent employés comme recouvrements de ventilation de qualité ou comme éléments d'intérieur lorsque l'esthétique est recherchée. Matériaux disponibles: aluminium, acier inoxydable, acier galvanisé à chaud. Personnalisations possibles via profils spéciaux de barreaux porteurs et différents diamètres de tube selon les exigences du projet.

Données techniques - Mailles courantes Barreau porteur | Barre insérante
18,50 | 50 | 100 | 150 | 200 | 250 | 300

Données techniques - Profils standards des barreaux porteurs Barreau porteur 3 mm:

• 25/3
• 30/3
• 35/3
• 40/3
• 45/3
• 50/3

Accessoires / Fixations

• Platines perforées et soudées : Platine perforée soudée; taille et position des perçages selon spécifications du client; vis fournies par le client.
• Fixation Hilti : Étrier supérieur et inférieur reliés; haute résistance aux vibrations; pose aisée par une personne et réduction du temps de montage.
• Fixation B : Étrier supérieur, étrier inférieur, vis TH M8x60 et écrou carré M8.
• Fixation B 10 : Étrier supérieur, vis à six pans creux, étrier inférieur et écrou.

Caractéristiques / Spécifications techniques

• Type : caillebotis à lamelles avec tube central jouant le rôle de barre insérante.
• Usage typique : recouvrements de ventilation et éléments intérieurs esthétiques.
• Aspect : design net et haut de gamme ; généralement sans encadrement.
• Adaptation : moins adapté pour grandes portées ; longueurs des éléments généralement ≤1 200 mm.
• Matériaux : aluminium, acier inoxydable, acier galvanisé à chaud.
• Personnalisation : profils spéciaux des barreaux porteurs et différents diamètres de tube disponibles.
• Mailles courantes : Barreau porteur / Barre insérante 18,50 ; 50 ; 100 ; 150 ; 200 ; 250 ; 300.
• Profils standard (barreau porteur 3 mm) : 25/3, 30/3, 35/3, 40/3, 45/3, 50/3.
• Fixations disponibles : platines perforées soudées, fixation Hilti, fixation B, fixation B 10.
