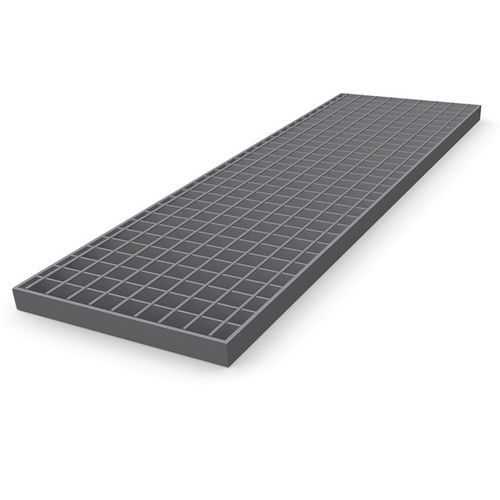

Caillebotis en acier

pour marche d'escalierpour passerellepour passerelle industrielle

Information produit
Le caillebotis électroforgé classique est fabriqué avec des barreaux porteurs carrés torsadés assurant une résistance au glissement. Lorsque l'aspect esthétique prime, des ronds lisses peuvent être employés comme barres transversales. Cette option est disponible pour les mailles standards listées ci‑dessous.

Données techniques
Mailles standards
Barreau porteur ; Barre insérante (colonnes correspondant aux espacements des barres transversales indiqués)
15,08 ; - ; - ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
17,15 ; - ; - ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
20,77 ; - ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6*
23,69 ; - ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6*
25,00 ; - ; - ; - ; - ; - ; 76,2 ; 101,6
30,15 ; - ; - ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
34,30 ; 19,25 ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
41,45 ; - ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
45,23 ; - ; - ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
51,45 ; - ; - ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
60,30 ; - ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6
68,60 ; - ; 24,0 ; - ; 38,1 ; 50,8 ; 76,2 ; 101,6

*Disponible avec des restrictions

Profils standards des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm | Barreau porteur 4 mm | Barreau porteur 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Accessoires / fixations

• Platines perforées et soudées : platines soudées avec perçages selon spécifications client ; vis fournies par le client.
• Fixation Double B : 2 étriers supérieurs, étrier inférieur, 2 vis hexagonales et 2 écrous carrés.
• Fixation caillebotis (butt joint) : élément supérieur et inférieur avec filetage et vis Allen.
• Fixation Hilti : étrier supérieur et inférieur reliés ; haute résistance aux vibrations, pose aisée par une personne.
• Fixation B : étrier supérieur, étrier inférieur, vis M8x60 et écrou carré M8.
• Fixation B 10 : étrier supérieur, vis à six pans creux, étrier inférieur et écrou.
• Fixation S : vis à tête plate, étrier inférieur et écrou carré.
• Fixation de sécurité A : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.
• Fixation de sécurité D : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.

Caractéristiques / spécifications techniques

• Type : caillebotis électroforgé avec option de barres transversales rondes lisses pour applications esthétiques.
• Sécurité antidérapante : barreaux carrés torsadés standard ; option ronds lisses pour esthétique.
• Mailles : plusieurs mailles standard disponibles (voir tableau Mailles standards).
• Profils : profils standards disponibles en différentes largeurs et épaisseurs (voir Profils standards).
• Accessoires : gamme complète de fixations disponible (platines perforées, Double B, butt joint, Hilti, B, B 10, S, sécurité A et D).
