Caillebotis en aluminium LOUVRE

en acier inoxydableen acierpour passerelle

Information produit
Lorsque l'on souhaite réduire la transparence, le caillebotis à lames inclinées offre une solution de protection visuelle et solaire maîtrisée. Les applications typiques comprennent les planchers de ponts et de passerelles, les brise-soleil, les éléments d'habillage, les grilles d'aération, les façades et les sous-plafonds. MEISER fournit ces caillebotis pour des usages architecturaux et industriels.

Matériaux et variantes

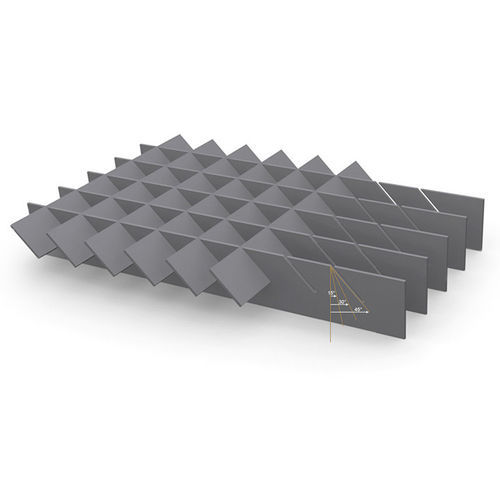

MEISER propose le caillebotis à lames inclinées en acier, aluminium et acier inoxydable de qualité. Les barres insérantes peuvent être assemblées sous pression avec un angle de 15°, 30° ou 45° afin d'obtenir différents degrés de transparence. La longueur maximale des barres insérantes est de 1 500 mm. Remarque : une inclinaison de 15° n'est techniquement possible qu'avec un barreau porteur d'épaisseur 3 mm.

Données techniques
Mailles standards
Combinaisons barreau porteur — barre insérante :
33,3 — 22,2 / 33,3 / 66,6
66,6 — 22,2 / 33,3 / 66,6
99,9 — 22,2 / 33,3 / 66,6

Profils standards des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Accessoires / fixations

• Platines perforées et soudées : Constituées de platine perforée soudée ; taille et position des trous selon les spécifications du client ; les vis de fixation sont fournies par le client.
• Fixation B : Constituée d'un étrier supérieur, d'un étrier inférieur, de vis hexagonales M8x60 et d'un écrou carré M8.

Caractéristiques / spécifications techniques

• Matériaux : acier, aluminium, acier inoxydable.
• Angles des barres insérantes disponibles : 15°, 30°, 45° (15° techniquement seulement avec barreau porteur 3 mm).
• Longueur maximale des barres insérantes : 1 500 mm.
• Mailles standards (mm) : combinaisons listées ci‑dessus.
• Profils standards des barreaux porteurs (mm) : 30/2, 35/2, 40/2, 45/2, 50/2 et 30/3, 35/3, 40/3, 45/3, 50/3, 60/3, 70/3, 80/3, 90/3, 100/3.
• Usages typiques : planchers de ponts, passerelles, brise-soleil, éléments d'habillage, grilles d'aération, façades, sous-plafonds.
