Caillebotis en acier LOCKED

pour passerellepour façadepour passerelle industrielle

Information produit
Le caillebotis pressé est le type de caillebotis le plus répandu dans de nombreux pays européens. La technique de production — barres transversales pressées dans des barreaux porteurs emboutis — offre une grande flexibilité pour la taille des mailles, la hauteur et l'épaisseur des barreaux ainsi que le choix des matériaux selon les exigences industrielles. Applications : passerelles, plateformes, rampes, façades architecturales et installations industrielles nécessitant une géométrie de maille et une capacité portante adaptées.

Fabrication & conception

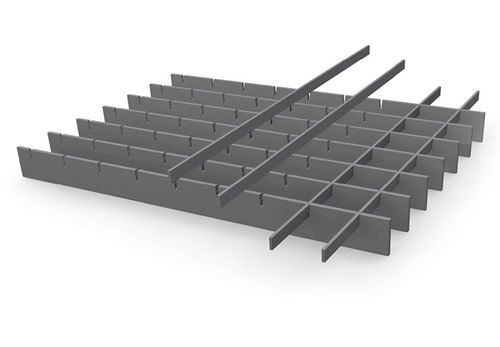

Les barres transversales, généralement en acier plat laminé à froid, sont pressées dans les barreaux porteurs préalablement emboutis. L'encadrement est fourni en profilé en T ou en plat et fixé par soudage par résistance. Versions antidérapantes disponibles par crantage de la face supérieure des barreaux porteurs et/ou des barres transversales. Les mailles d'extrémité opposées sont en général identiques ; la géométrie, la hauteur et l'épaisseur sont configurables selon le projet.

Données techniques — Mailles courantes pour barreaux porteurs 2 à 3 mm
Barreau porteur 11,1 : barres transversales 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 21 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 22,2 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 33,3 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 44,4 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 55,5 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 66,6 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 99,9 : barres transversales 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Données techniques — Mailles courantes pour barreaux porteurs 4 à 5 mm
Barreau porteur 21 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 25 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 33,3 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 50 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 66,6 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barreau porteur 99,9 : barres transversales 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Profils standards des barreaux porteurs
Barreau porteur 2 mm : 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
Barreau porteur 3 mm : 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
Barreau porteur 4 mm : 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
Barreau porteur 5 mm : 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Accessoires / fixations (extraits)

• Fixation Double B : 2 étriers supérieurs, étrier inférieur, 2 vis TH et 2 écrous carrés.
• Platines perforées soudées : platines perforées soudées selon spécifications client ; vis fournis par le client sauf accord contraire.
• Fixation boulonnée : boulon de tête et bride de retenue ; version pour milieux très corrosifs disponible.
• Éléments de liaison : partie supérieure et inférieure filetées avec vis Allen (pour encadrements plats).
• Fixation Hilti : étrier supérieur et inférieur reliés ; haute résistance aux vibrations et pose rapide par une personne.

Caractéristiques / spécifications techniques

• Type : caillebotis pressé (barres transversales pressées dans barreaux porteurs emboutis).
• Matériaux : barres transversales généralement en plat laminé à froid ; autres matériaux possibles selon application.
• Encadrement : profil en T ou plat, fixé par soudage par résistance.
• Options antidérapantes : crantage de la face supérieure des barreaux et/ou des barres transversales.
• Large palette de mailles et profils : voir tableaux pour barreaux porteurs 2–3 mm et 4–5 mm.
• Personnalisation : mailles, hauteur, épaisseur et fixations adaptables au projet.
• Accessoires : plusieurs systèmes de fixation et éléments de sécurité disponibles.
