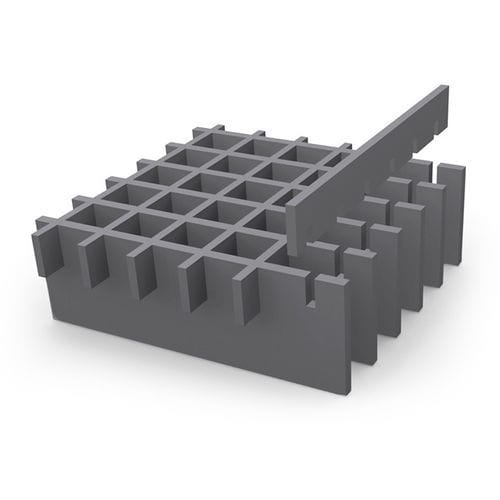

Caillebotis en acier inoxydable DUTY

pour passerellepour passerelle industriellepour sol d'extérieur

Présentation
Le nom indique l'usage prévu des caillebotis lourds MEISER. Il s'agit de caillebotis pressés avec des barreaux porteurs particulièrement hauts et/ou épais. Les dimensions des barres transversales sont adaptées en conséquence. Une contre-denture réalisée lors du pressage confère aux caillebotis lourds MEISER une stabilité supplémentaire, de sorte que des charges réparties supérieures à 50 tonnes et des charges par roue jusqu'à 10 tonnes peuvent être prises en charge selon l'exécution. Nous adaptons la conception exacte au cas par cas à la portée (distance entre appuis) et à l'utilisation prévue. Une fabrication en acier inoxydable/acier haute qualité est possible.

Spécifications — Mailles standards
Barreau porteur | Barre insérante 50 | 75 | 100
25 | 50 | 75 | 100
50 | 50 | 75 | 100
75 | 50 | 75 | 100
100 | 50 | 75 | 100

Spécifications — Profils standards des barreaux porteurs
Barreau porteur 8 mm | Barreau porteur 10 mm | Barreau porteur 12 mm
80/8 | 80/10 | -
90/8 | 90/10 | -
100/8 | 100/10 | 100/12
110/8 | 110/10 | 110/12
120/8 | 120/10 | 120/12
130/8 | 130/10 | 130/12
140/8 | 140/10 | 140/12
150/8 | 150/10 | 150/12
- | - | 160/12
- | - | 170/12
- | - | 180/12
- | - | 190/12
- | - | 200/12

Accessoires / fixations

• Platines perforées et soudées : Constitué(e) de platines perforées et soudées selon les spécifications du client ; la taille et la position des trous sont définies d'après la spécification du client ; les vis sont fournies par le client.

Références / Exemples d'utilisation

• Pont Ilanz, Suisse
• Navire transportant des voitures sur le Rhin
• Pont Waldschlösschen, Dresde

Caractéristiques / spécifications techniques

• Type : caillebotis lourds pressés
• Barreaux porteurs : profils particulièrement hauts et/ou épais (voir tableau des profils standards)
• Barres transversales : dimensions adaptées aux barreaux porteurs et à l'application
• Options de maillage : combinaisons indiquées dans le tableau des mailles standards
• Stabilité accrue grâce à la contre-denture lors du pressage
• Capacité : charges réparties > 50 tonnes ; charges par roue jusqu'à 10 tonnes (selon exécution)
• Conception : adaptée au cas par cas à la portée (distance entre appuis) et à l'utilisation prévue
• Matériaux : production possible en acier ou acier inoxydable
• Accessoires disponibles : platines perforées et soudées (taille/position des trous selon spécification ; vis fournies par le client)
• Références documentées comprenant ouvrages de pont et ponts de navire démontrant des applications lourdes
