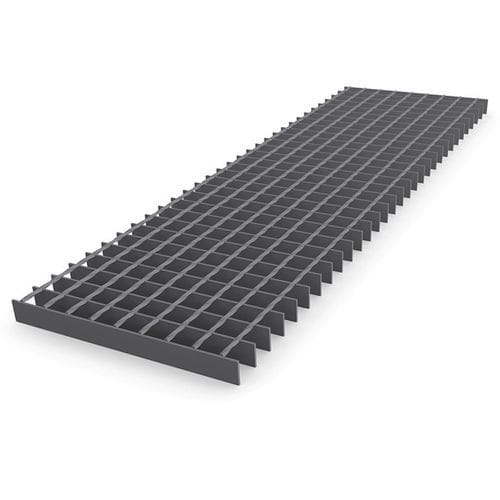

Caillebotis en inox

en acier douxpour passerellepour passerelle industrielle

Information produit
Les caillebotis électroforgés MEISER sont fabriqués par soudage électrique par résistance en continu à chaque intersection entre barreau porteur et barre insérante, garantissant des panneaux stables et résistants à l'usure. Les barres insérantes sont généralement des fils carrés torsadés et les panneaux sont produits sur des lignes automatisées internes. Pour certains types de maille, les barres insérantes peuvent atteindre 1 250 mm, permettant des panneaux sur mesure sans chute et une optimisation du calepinage pour réduire les fixations et le temps de montage.

Spécifications techniques
Mailles courantes
Barreau porteur | Colonnes barre insérante
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*Disponible avec des restrictions

Profils standards des barreaux porteurs
Barreau porteur 2 mm | Barreau porteur 3 mm | Barreau porteur 4 mm | Barreau porteur 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Accessoires / fixations

• Platines perforées et soudées : platine percée soudée selon spécification client ; vis fournies par le client.
• Double clamp B : 2 étriers supérieurs, étrier inférieur, 2 vis hexagonales et 2 écrous carrés.
• Fixation boulonnée (heald bolt) : boulons et bride de maintien ; version X-BT pour milieux très corrosifs ; version prémontée X-GR RU disponible.
• Butée de jonction : partie supérieure et inférieure avec filetage et vis Allen.
• Fixation Hilti : étrier supérieur et inférieur reliés ; haute résistance aux vibrations, pose aisée par une personne, réduction du temps de montage.
• Clamp B : étrier supérieur, étrier inférieur, vis M8x60 et écrou carré M8.
• Clamp B 10 : étrier supérieur en étrier, vis à empreinte hexagonale creuse, étrier inférieur et écrou.
• Fixation sécurité A : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.
• Fixation sécurité D : partie supérieure de sécurité, étrier inférieur, vis hexagonale et écrou carré.

Caractéristiques / spécifications techniques

• Procédé : soudage électrique par résistance en continu à chaque intersection sous haute pression sur lignes automatisées.
• Barres insérantes : fils carrés torsadés ; disponibles aussi ronds ou nervurés sur demande.
• Possibilité production : longueurs de barres insérantes jusqu'à 1 250 mm pour certains types de maille ; panneaux sur mesure sans chute.
• Matériaux : acier doux, inox V2A (1.4301) et V4A (1.4404) ; options galvanisées possibles.
• Tailles optionnelles : barres insérantes 7 mm (torsadée) ou 8 mm (nervurée) pour acier doux sur demande.
• Encadrement : panneaux généralement cerclés par profils plats.
• Applications typiques : hydrocarbures, pétrochimie, mines, centrales électriques, plateformes et passerelles industrielles.
• Avantage montage : optimisation du calepinage pouvant permettre jusqu'à 20 % d'économie sur les fixations et réduire le temps de montage.
• Voir tableaux techniques ci‑dessus pour les combinaisons mailles / profils des barreaux porteurs.
