Caillebotis en acier

pour marche d'escalierpour passerelle industriellepour sol d'extérieur

Information produit

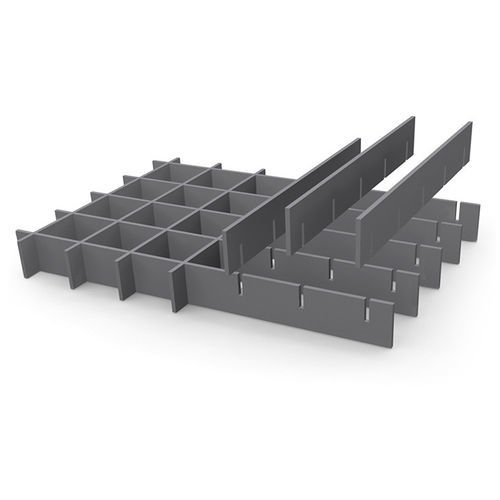

Le caillebotis mi-fer porte ce nom parce que les barreaux porteurs et les barres insérantes ont la même section et donc la même hauteur. Le barreau porteur est celui qui est en appui aux deux extrémités et dont l'arête inférieure n'est pas entaillée. Il présente un meilleur masquage visuel et un design élégant par rapport au caillebotis pressé standard.

Spécifications
Mailles standards pour barreaux porteurs de 2 à 3 mm
Barreau porteur ; Barre insérante
22,2 ; 16,65 ; 22,2 ; - ; 44,4 ; 66,6
33,3 ; 16,65 ; 22,2 ; 33,3 ; - ; 66,6
44,4 ; 16,65 ; 22,2 ; - ; 44,4 ; -
66,6 ; 16,65 ; 22,2 ; 33,3 ; - ; 66,6

Mailles standards pour barreaux porteurs de 5 mm
Barreau porteur ; Barre insérante
33,3 ; 16,65 ; 33,3 ; 66,6 ; 99,9
66,6 ; 16,65 ; 33,3 ; 66,6 ; -
99,9 ; 16,65 ; 33,3 ; - ; 99,9

Profils des barreaux porteurs standards
Barreau porteur 2 mm ; Barreau porteur 3 mm ; Barreau porteur 5 mm
25/2 ; 25/3 ; -
30/2 ; 30/3 ; 30/5
35/2 ; 35/3 ; 35/5
40/2 ; 40/3 ; 40/5
45/2 ; 45/3 ; 45/5
50/2 ; 50/3 ; 50/5
- ; 60/3 ; 60/5
- ; 70/3 ; 70/5
- ; 80/3 ; -
- ; 90/3 ; -
- ; 100/3 ; -

Accessoires / fixations

• Platines perforées et soudées : Constitutées de platines perforées et soudées selon les spécifications du client ; les vis sont fournies par le client.
• Fixation boulonnée pour caillebotis : Constituée de boulons de tête et bride de retenue ; pour environnements hautement corrosifs (p. ex. offshore) disponible en version X-BT ; version prémontée X-GR RU.
• Fixation Hilti : Constituée d’un étrier supérieur et d’un étrier inférieur reliés ; haute résistance aux vibrations, pose possible par une seule personne et réduction des temps de montage.
• Fixation B : Constituée d’un étrier supérieur, d’un étrier inférieur, d’une vis M8x60 et d’un écrou carré M8.
• Fixation de sécurité A : Constituée d’un étrier de sécurité supérieur, d’un étrier inférieur, d’une vis et d’un écrou carré.
• Fixation de sécurité D : Constituée d’un étrier de sécurité supérieur, d’un étrier inférieur, d’une vis et d’un écrou carré.

Références

• Arvato - Centre logistique, Dorsten
• Zoo, Dresde
• Qatar Museum, Doha
• OneOnOne House, Luxembourg
• Salle de sport, Munich
• École Marie-Curie, Riedberg
• Vitrine archéologique, Aix-la-Chapelle
• Maison excentrique, Bochum
• Site du patrimoine mondial de Zollverein
• Administration Stahlwerke Bremen
• Collège Eching
• Vignoble Van Volxem, Wiltingen
• Bibliothèque nationale, Luxembourg
• Museum Burg Heinfels, Autriche

Caractéristiques / spécifications techniques

• Type : Caillebotis mi-fer (barreaux porteurs et barres insérantes de même section et même hauteur).
• Barreau porteur : appui aux deux extrémités ; face inférieure non entaillée.
• Meilleur masquage visuel et design attractif par rapport au caillebotis pressé standard.
• Mailles disponibles : combinaisons pour barreaux porteurs (22,2 ; 33,3 ; 44,4 ; 66,6 ; 99,9 mm) et barres insérantes (16,65 ; 22,2 ; 33,3 ; 44,4 ; 66,6 ; 99,9 mm).
• Profils standards disponibles pour épaisseurs 2 mm, 3 mm et 5 mm (ex. 25/2 à 100/3).
• Options de fixation : platines soudées, fixation boulonnée, fixation Hilti, fixation B, fixations de sécurité A et D.
